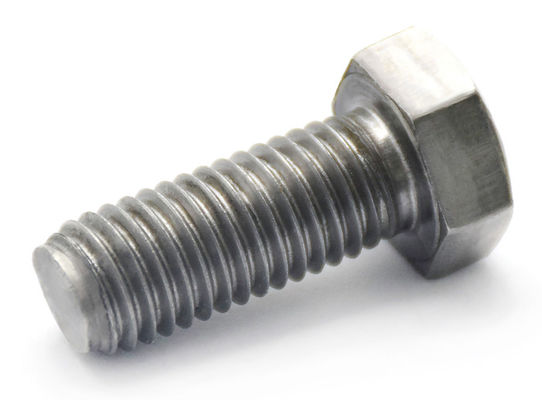

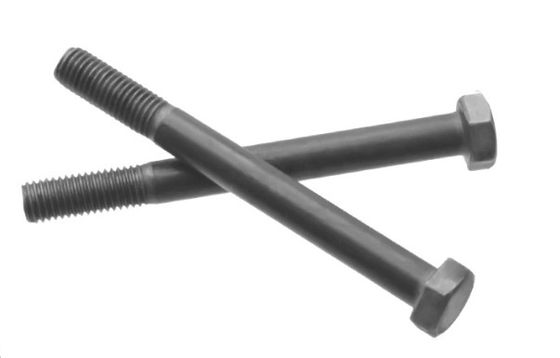

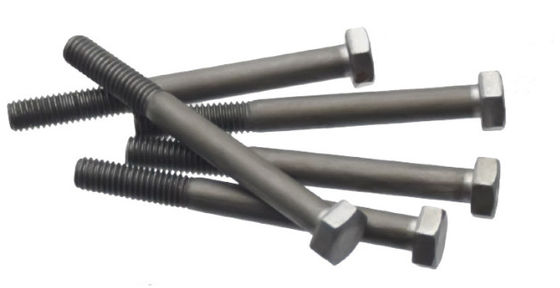

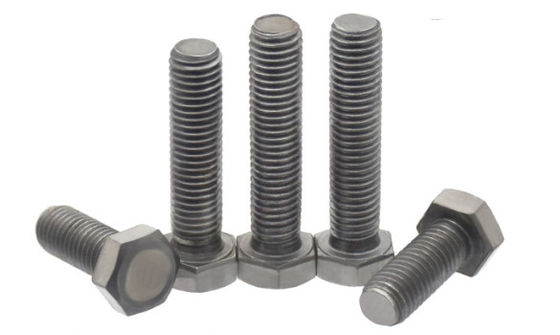

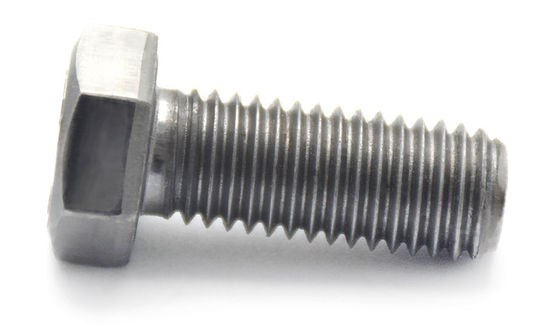

전체 / 반 스레드 평면 탄소 강철 헥사곤 헤드 볼트

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 M10-M20
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 미세한 피치 나사산이 있는 육각 머리 볼트 표준 GB/DIN/ASME/EN/ISO&etc.
재료 탄소강Q195,35K; 표면 트리트먼트먼트 일반, 연마
등급 4.8/8.8/10.9 크기 M10-M20/귀하의 요구 사항에 따라
길이 18mm-55mm/귀하의 요구 사항에 따라
강조하다

탄소강 6각 머리 볼트

,

평형 육각형 머리 볼트

,

반 실드 헥스 헤드 볼트
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
메시지를 남겨주세요
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
제품 설명

DIN961 EN ISO8676 전체/반 실이 탄소 스틸 정사각형 헤드 볼트8,6.8,8.8 평면



전체 / 반 스레드 평면 탄소 강철 헥사곤 헤드 볼트 0

스크루 스레드 M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P 피치 얇은 실-1 1 1 1.5 1.5 1.5 2 1.5 2 2
얇은 가닥-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a 최대 3 3.75 4.5 4.5 4.5 6 6 6 6
c 분 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
최대 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
아 최대 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
dw A급 분 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
B급 분 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e A급 분 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
B급 분 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k 명목 크기 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
A급 분 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
최대 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
B급 분 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
최대 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 분 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r 분 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s max=명용 크기 13 17 19 22 24 27 30 32 36
A급 분 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
B급 분 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
1000개의 철강제품에 대한 무게 (≈kg)       - - - - - - - - -
스크루 스레드 M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P 피치 얇은 실-1 2 2 2 3 3 3 3 3 3
얇은 가닥-2 - - - - - - - - -
a 최대 6 6 6 9 9 9 9 9 9
c 분 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
최대 0.8 0.8 0.8 0.8 1 1 1 1 1
아 최대 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
dw A급 분 - - - - - - - - -
B급 분 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e A급 분 - - - - - - - - -
B급 분 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k 명목 크기 17 18.7 21 22.5 25 26 28 30 33
A급 분 - - - - - - - - -
최대 - - - - - - - - -
B급 분 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
최대 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 분 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r 분 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=명용 크기 41 46 50 55 60 65 70 75 80
A급 분 - - - - - - - - -
B급 분 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
1000개의 철강제품에 대한 무게 (≈kg)       - - - - - - - - -



장점:

  1. 얇은 피치 볼트는 일반적으로 고강성 연결이 필요한 상황 에서 사용 됩니다.가능하게 합니다.볼트는 더 작은 접촉 부위에 힘을 분산시켜서 부위 단위당 강도를 증가시킵니다.이것은 볼트를 더 높은 스트레스에 견딜 수 있고 같은 부하에 노출되면 더 큰 운반 능력을 가지고 있습니다.
  2. 얇은 피치 의 디자인가닥볼트와 견과류 사이에 더 단단하게 꽂을 수 있고, 조립 과정에서 공백과 느슨함을 줄이고 조립 정밀도를 향상시킵니다.그리고 연결의 안정성과 신뢰성을 보장합니다.
  3. 미세한 피치 디자인은면허꽉 맞고 밀착 능력을 향상시키고 밀착을 요구하는 응용 프로그램에 적합합니다.
  4. 육각형 머리 디자인은 제공최고손잡이 및 토크 전송 효율성, 설치 및 해제 과정에서 프렌치 키 또는 스크루드라이버와 같은 도구로 볼트를 조작하는 것을 더 쉽게합니다.

특징:

  1. 얇은 피치 디자인: 앞서 언급했듯이, 이 볼트의 주요 특징은 얇은 삐치 스레드이며, 앞서 언급한 장점을 제공합니다.
  2. 헥사곤 머리: 육각형 머리 설계는 작동 중 안정성 및 도구로 쉽게 회전을 보장합니다.
  3. 좋은 교환성: 통일된 국제 표준을 따라, 이러한 볼트는 사용자들이 선택하고 교체하는 것을 편리하게 만들기 위해 좋은 교환성을 가지고 있습니다.

응용 프로그램:

  1. 고 정밀 장비: 고 정밀성 및 우수한 밀폐 성능으로 인해 얇은 피치 볼트는 종종 정밀한 연결이 필요한 장비에 사용됩니다.정밀 기기 및 항공우주 장비 등.
  2. 진동 환경: 얇은 피치 볼트의 높은 강도 와 우수한 잠금 성능 은 자동차, 오토바이, 선박 등 진동 과 충격 에 노출 되는 용도로 적합 합니다.
  3. 밀봉 용도: 얇은 피치 볼트의 단단한 적합성은 파이프 라인 및 연료 탱크와 같은 밀폐 응용 프로그램에 특히 적합합니다.
