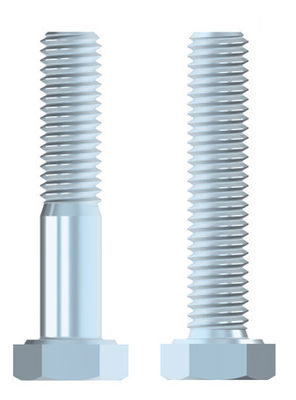

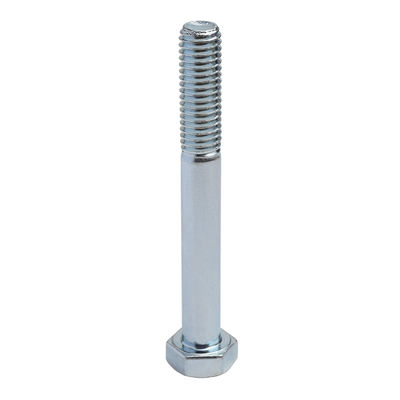

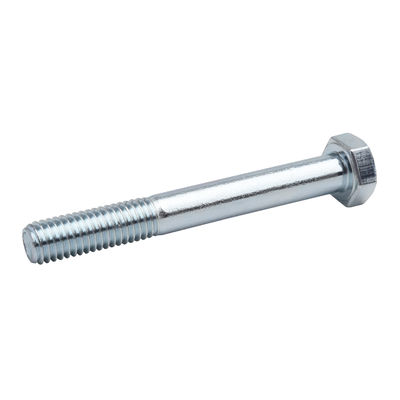

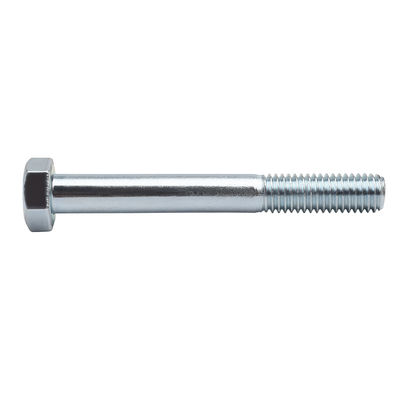

DIN 601 558 EN ISO 4016 4018 헥사곤 헤드 스크루 탄소 강철 Q195 진크 접착

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 M5-M16
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 육각머리나사-제품등급 C반/전나사 표준 GB/DIN/ASME/EN/ISO&etc.
소재 탄소강 Q195 색상 청백색
표면 처리 금강 접착 등급 4.8
크기 M5-M16/당신의 요구에 따라 길이 60mm-110mm/귀하의 요구 사항에 따라
강조하다

주황 접착 된 육각 머리 나사

,

DIN 601 헥사곤 헤드 스크루

,

진크 접착 헥스 헤드 스크루
메시지를 남겨주세요
제품 설명

DIN 601 558 EN ISO 4016 4018 헥사곤 헤드 스크루-제품 등급 C 클래스 4.8 탄소 강철 Q195 진크 접착






DIN601DIN 601 558 EN ISO 4016 4018 헥사곤 헤드 스크루 탄소 강철 Q195 진크 접착 0

스크루 스레드 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
P 피치 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L>200 35 37 41 45 49 53 57 61 65 69 73 79
c 최대 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da 최대 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds 최대 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
분 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw 분 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e 분 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k 명목 크기 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
최대 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
분 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 분 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r 분 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s max=명용 크기 8 10 13 16 18 21 24 27 30 34 36 41
분 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
스레드의 길이가 b   - - - - - - - - - - - -
스크루 스레드 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P 피치 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L>200 85 91 97 103 109 115 121 129 137 145 153
c 최대 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da 최대 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds 최대 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
분 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw 분 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e 분 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k 명목 크기 18.7 21 22.5 25 26 28 30 33 35 38 40
최대 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
분 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 분 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r 분 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s max=명용 크기 46 50 55 60 65 70 75 80 85 90 95
분 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
스레드의 길이가 b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 헥사곤 헤드 스크루 탄소 강철 Q195 진크 접착 1

스크루 스레드
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P 피치
a 최대
c 최대
da 최대
dw 분
e 분
k 명목 크기
분
최대
k1 분
r 분
s max=명용 크기
분
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
1000개의 철강제품에 대한 무게 (≈kg)
- - - - - - - - - -











특징:

  1. 육각형 머리디자인이채택머리에 설치되어, 표준 도구인 랭치나 스크루드라이버로 로딩과 로딩을 용이하게 합니다.
  2. 소유우수한 기계적 특성과 높은 팽창 강도와 강도 강도, 그들은 높은 부하와 높은 스트레스에서 사용할 수 있습니다.환경.
  3. DIN 표준에 엄격히 따라 설계 및 제조, 나사 크기와 용도는 엄격하게 통제,보장높은 조립 정확성 및 강력한 교환성.
  4. 고품질 재료로 제작된 것그런 것탄소강과 스테인리스강으로, 이 나사들은 경부 저항과 내구성을.

장점:

  1. 고강도 재료로 제작된 것그리고정밀 제조,이 나사 안정적인 연결 성능을 제공, 느슨하거나 깨지기 저항.
  2. 육각형 머리 설계는 설치 및 제거 프로세스를 단순화하고 가속화하여 표준 도구의 사용을 허용하고 작업 효율성을 향상시킵니다..
  3. 소유우수한 기계적 특성과 높은 팽창 강도와 강도 강도, 그들은 높은 부하와 높은 스트레스에서 사용할 수 있습니다.환경.
  4. 설계 및 제조엄밀히DIN 표준에 따라 나사 크기와 허용값이 엄격하게 통제됩니다.보장높은 조립 정확성과 강한 교환성.

적용 시나리오:

  1. 기계 공학: 기계 공학 분야 에서 이 나사 는 자동차, 항공기, 선박, 중기계 등 여러 가지 장비 와 기계 를 연결 하고 고정 하기 위해 널리 사용 된다.
  2. 건설업: 나사 는 건설 산업 에서 흔히 철강 구조물, 다리, 터널 및 다른 프로젝트 를 연결 및 고정 하기 위해 사용 되며, 구조물 의 안정성 및 안전성 을 보장 한다.
  3. 전자 장비 제조: 전자 장치 의 회로 보드, 차시, 장막 및 기타 부품 을 고정 시키고 장치 의 안정성 및 신뢰성 을 향상 시키기 위해 사용 됩니다.
  4. 다른 산업: 또한, 이 나사 는 화학, 석유, 전력, 금속, 그리고 다른 산업 에서 여러 가지 장비 와 파이프 라인을 연결 하고 고정 하는 데 사용 된다.
