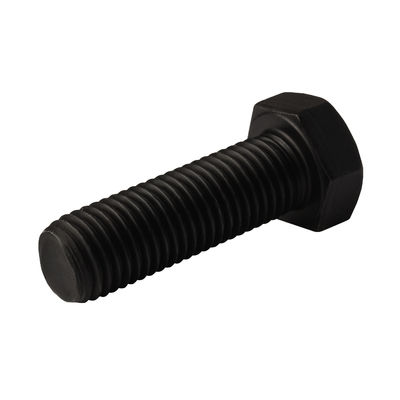

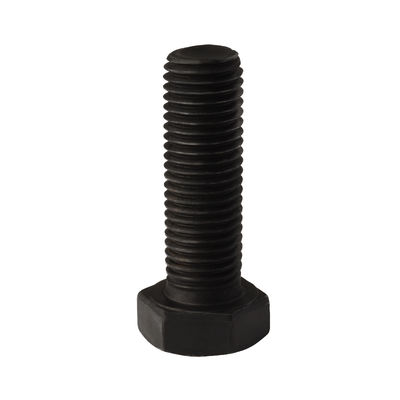

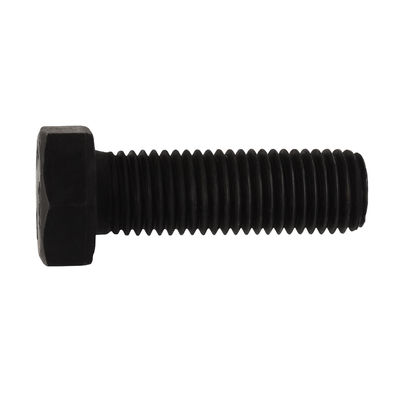

풀 스레드 소화 및 템퍼드 헥사곤 헤드 볼트 DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | M6-M16 |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐 봉투, 판지 대량, |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 6각 머리 볼트 | 종류 | 육각 볼트 |
|---|---|---|---|
| 표준 | GB/DIN/ASME/EN/ISO&etc. | 표면 처리 | 검은색 |
| 등급 | 8.8,10.9,12.9 | 머리의 종류 | 육각 헤드 |
| 재료 | 탄소강/합금강 | 크기 | M6-M16/귀하의 요구 사항에 따라 |
| 길이 | 8mm-140mm/귀하의 요구 사항에 따라 | ||
| 강조하다 | 소화 된 헥사곤 헤드 볼트,헥사곤 헤드 볼트 DIN933,헥사곤 헤드 풀 스레드 볼트 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Grade8.8 Carbon steel 35K | M6-M16 | 8-120 | 1 | |
| M6*8 | M6 | 8 | 10000 | |
| M8*10 | M8 | 10 | 10000 | |
| M8*14 | M8 | 14 | 10000 | |
| M10*12 | M10 | 12 | 10000 | |
| M10*16 | M10 | 16 | 10000 | |
| M10*20 | M10 | 20 | 10000 | |
| M10*25 | M10 | 25 | 10000 | |
| M10*35 | M10 | 35 | 10000 | |
| M10*40 | M10 | 40 | 10000 | |
| M10*45 | M10 | 45 | 10000 | |
| M10*50 | M10 | 50 | 10000 | |
| M10*65 | M10 | 65 | 10000 | |
| M10*70 | M10 | 70 | 10000 | |
| M10*80 | M10 | 80 | 10000 | |
| M10*85 | M10 | 85 | 10000 | |
| M10*100 | M10 | 100 | 10000 | |
| M12*16 | M12 | 16 | 10000 | |
| M12*20 | M12 | 20 | 10000 | |
| M12*30 | M12 | 30 | 10000 | |
| M12*40 | M12 | 40 | 10000 | |
| M12*45 | M12 | 45 | 10000 | |
| M12*50 | M12 | 50 | 10000 | |
| M12*55 | M12 | 55 | 10000 | |
| M12*60 | M12 | 60 | 10000 | |
| M12*65 | M12 | 65 | 10000 | |
| M12*70 | M12 | 70 | 10000 | |
| M12*75 | M12 | 75 | 10000 | |
| M12*80 | M12 | 80 | 10000 | |
| M12*100 | M12 | 100 | 10000 | |
| M12*120 | M12 | 120 | 10000 | |
| M14*16 | M14 | 16 | 10000 | |
| M14*30 | M14 | 30 | 10000 | |
| M14*40 | M14 | 40 | 10000 | |
| M14*45 | M14 | 45 | 10000 | |
| M14*50 | M14 | 50 | 10000 | |
| M14*60 | M14 | 60 | 10000 | |
| M14*100 | M14 | 100 | 10000 | |
| M16*50 | M16 | 50 | 10000 | |
| M16*70 | M16 | 70 | 10000 | |
| M16*100 | M16 | 100 | 10000 | |
| Grade10.9 Alloy steel ML40Cr | 14 | 60 | 1 | |
| M14*60（ML40Cr） | M14（ML40Cr） | 60 | 10000 | |
| Grade12.9 Alloy steel ML40Cr /40Cr/SCM435 | M8-M10 | 20-140 | 1 | |
| M8*20（ML40Cr） | M8（ML40Cr） | 20 | 10000 | |
| M8*140（40Cr） | M8（40Cr） | 140 | 10000 | |
| M10*30 | M10 | 30 | 10000 | |
| M10*45（SCM435） | M10（SCM435） | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
제품 설명
DIN933 ISO 4017 ANSI/ASME B 18.2.3.1M 등급 8.8/10.9/12.9 풀 스레드 소화 및 완화 된 육각형 헤드 볼트
| 스크루 스레드 | M16 | M2 | M25 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | |||
| d | |||||||||||||||||
| P | 피치 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | ||
| a | 최대 | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | ||
| c | 분 | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | ||
| 최대 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | |||
| 아 | 최대 | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | ||
| dw | A급 | 분 | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | |
| B급 | 분 | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | ||
| e | A급 | 분 | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | |
| B급 | 분 | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | ||
| k | 명목 크기 | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | ||
| A급 | 분 | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | ||
| 최대 | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | |||
| B급 | 분 | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | ||
| 최대 | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | |||
| k1 | 분 | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | ||
| r | 분 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| s | max=명용 크기 | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | ||
| A급 | 분 | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | ||
| B급 | 분 | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | ||
| 1000개의 철강제품에 대한 무게 (≈kg) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| 스크루 스레드 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||||
| d | |||||||||||||||||
| P | 피치 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |||
| a | 최대 | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |||
| c | 분 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |||
| 최대 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||||
| 아 | 최대 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |||
| dw | A급 | 분 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - | ||
| B급 | 분 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |||
| e | A급 | 분 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - | ||
| B급 | 분 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |||
| k | 명목 크기 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |||
| A급 | 분 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |||
| 최대 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||||
| B급 | 분 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |||
| 최대 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||||
| k1 | 분 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |||
| r | 분 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |||
| s | max=명용 크기 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |||
| A급 | 분 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |||
| B급 | 분 | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |||
| 1000개의 철강제품에 대한 무게 (≈kg) | - | - | - | - | - | - | - | - | - | - | - | - | - | ||||
특징
-
풀 스레드 디자인은 볼트 샤프트의 전체 길이가 스레드되어 볼트와 견과류 사이의 접촉 영역을 최대화하도록 보장합니다.이것은 연결의 부하 운반 능력과 안정성을 증가시키는 결과를 낳습니다.또한 더 효율적인 로드 전송 및배포볼트를 따라 가며, 신뢰성과 내구성이 가장 중요한 고강성 연결을 위해 이상적입니다.
-
사실, 완화 및 완화 치료 의 조합 은 딱딱 하고 강함 이 동시에 일정 한 강도 를 유지 하는 볼트 를 만들어 낸다.과정굳어진다금속, 볼트의 단단성과 강도를 향상시키는 반면, 탄화 과정은 고압 조건에서 골절 위험을 최소화하여 진압 과정에서 발생하는 내부 스트레스를 완화합니다.이 처리 방식은 볼트 높은 강도와 뛰어난 피로 저항을 필요로 하는 응용 프로그램에 매우 적합 합니다.
-
육각형 헤드 디자인은 뛰어난 잡힘과 더 큰 토크 전송 효율을 제공하며, 랭치, 스크루드라이버 및 기타 육각형 도구를 사용하여 쉽게 설치 및 제거 할 수 있습니다.추가로, 그것은 안전성과 견고함을 보장합니다의그 연결.
-
고 정밀 제조: DIN 933와 같은 국제 표준에 따라 제조되며 볼트의 차원 정확성과 교환성을 보장합니다.
장점
-
높은 부하 운반 능력: 전체 스레드 설계 및 완화 및 완화 처리 로 볼트 는 더 높은 강도 와 단단 함 을 부여 하고, 더 큰 팽창 및 절단 힘 에 견딜 수 있게 한다.
-
탁월 한 안정성: 볼트와 견과류 사이의 큰 접촉 영역으로 인해 연결은 더 안정적이고 신뢰할 수 있으며 느슨해지는 경향이 적습니다.
-
장수기: 소화 및 완화 처리 는 볼트 의 마모 저항 및 피로 저항 을 향상 시키며, 더 긴 사용 수명 을 가져옵니다.
-
설치 가 쉽다: 헥사그널 헤드 디자인은 볼트를 설치하고 해제하는 것을 쉽게하여 작업 효율성을 향상시킵니다.
적용 시나리오
-
무거운 기계: 풀 스레드 에 켜져 온 헥사곤 헤드 볼트는 발굴기, 크레인, 프레스 등 높은 스트레스와 충격 저항을 필요로 하는 무거운 기계에 이상적입니다.
-
다리 와 건물: 다리 및 건물에서 주요 연결 포인트는 상당한 무게와 스트레스를 견딜 필요가 있습니다. 풀 스레드 완화 및 완화 된 육각형 헤드 볼트는 견고한 연결성과 안정성을 제공합니다.
-
자동차 및 항공우주 산업: 이 산업은 연결에 대한 극심한 강도와 신뢰성을 요구합니다.차량 및 항공기의 안전한 운행을 보장하는 것.
-
고강도 연결이 필요한 다른 응용 프로그램: 광업 장비, 석유 굴착 장비 및 풍력 터빈과 같은 응용 프로그램은 또한 연결 신뢰성과 안전을 보장하기 위해 풀 스레드 완화 및 완화 된 육각형 헤드 볼트를 사용합니다.
