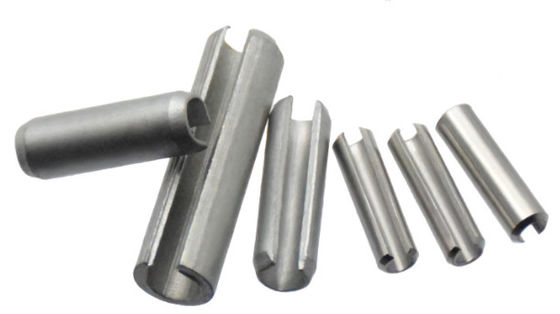

DIN1481 스테인리스 스틸 SUS304 스프링 타입 직지 핀 슬롯형 중형 타입 평면
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | Φ4-Φ8 |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐봉지, 대량 상자 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 스프링형 스트레이트 핀 슬롯형 헤비형 | 표준 | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| 소재 | 스테인레스 강 SUS304 | 표면 처리 | 반짝이는 |
| 색상 | 평지 | 크기 | Φ4-Φ8 / 요구 사항에 따라 |
| 길이 | 10mm-16mm/당신의 요구에 따라 | ||
| 강조하다 | SUS304 스프링 타입 직지 핀,DIN1481 스프링 타입 직지 핀,무거운 DIN 1481 핀 |
||
제품 설명
DIN1481 스테인리스 스틸 SUS304 스프링 타입 직지 핀, 슬롯, 무거운 타입 평면
| 명목 지름 | Φ1 | Φ15 | Φ2 | Φ25 | Φ3 | Φ35 | Φ4 | ||
| d | |||||||||
| a | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | 분 | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| 최대 | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| 최소 절단 강도, 단 (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| 최소 이중 깎기,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| 명목 지름 | Φ45 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | 분 | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| 최대 | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| 최소 절단 강도, 단 (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| 최소 이중 깎기,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| 명목 지름 | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | 분 | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| 최대 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| 최소 절단 강도, 단 (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| 최소 이중 깎기,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| 명목 지름 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | 분 | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| 최대 | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| 최소 절단 강도, 단 (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| 최소 이중 깎기,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
특징:
- 이 원통 스핀은장착축 길이를 따라 슬롯을 가지고 설치 중에 탄력적인 변형을 허용하여 삽입 및 고정을 용이하게합니다.
- 이 실린더스 핀은의탄소강 또는 다른 고강도 물질로 인해 상당한 팽창력과 절단력에 견딜 수 있습니다..
- 핀의 끝은 기계로칸막이 모양표면, 삽입을 더 편리하게하고 조립 중에 다른 구성 요소를 손상시킬 위험을 줄입니다..
- 한 번 구멍 에 넣으면, 핀 은 약간 팽창 하여, 구멍 의 벽 에 단단 히 고정 하는 외부 긴장 을 만들어 안정적 인 연결 을 보장 한다.
장점:
- 슬롯 디자인 덕분에칸막이 모양끝, 무거운 직선 슬로트 스프링 핀은 사전 제조 된 구멍에 쉽게 삽입 할 수 있으며 복잡한 설치 도구 또는 전문 기술의 필요성을 제거합니다.
- 핑'확장성자연결과구멍의 벽에 더 단단하게 맞게 되어 연결의 안정성을 높여 더 큰 진동과 충격에 견딜 수 있습니다.애플리케이션의 내구성을 보장하고 전체 수명을 연장합니다..
- 무거운 직선 슬로트 스프링 핀은 설치 및 제거가 용이하도록 설계되어 있으며, 특히 다양한 기계 및 장비에서 사용하기에 적합합니다.안쪽힌지, 스프링 및 전력 전송 부품의 경우와 같이 자주 해체 및 재결합이 필요한 상황.그 다양성은 이러한 응용 분야에서 상당한 이점을 보장합니다..
응용 프로그램:
- 힌지 연결:중용기직선슬롯 스프링 핀일반적으로 힌지 연결에 사용됩니다. 필요한 경우 힌지가 자유롭게 회전 할 수있는 안정적인 연결을 제공합니다.
- 스프링 고정: 스프링 응용 프로그램에서 이러한 핀은 스프링 끝을 고정하여 움직임이나 느슨함을 방지하는 데 사용할 수 있습니다.
- 전력 전송 부품: 전력 전송 시스템에서, 무거운 직선 슬로트 스프링 핀은 기어, 샤프트,그리고 접착제.
