DIN7977 ISO8737 EN 28737 탄소 강철 톱니 핀
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | 길이55~70mm |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐 봉투, 판지 대량, |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 외부 나사산이 있는 테이퍼 핀 | 표준 | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| 소재 | 45#steel | 끝내 | 흑화, 데이크로메트 |
| 서비스 | OEM/ODM | 형태 | 테이프녹화자 |
| 크기 | M10-M16/당신의 요구에 따라 | ||
| 강조하다 | 외선 스레드 철강 톱니 핀,탄소 강철 톱니 핀,DIN 7977 톱니 핀 |
||
제품 설명

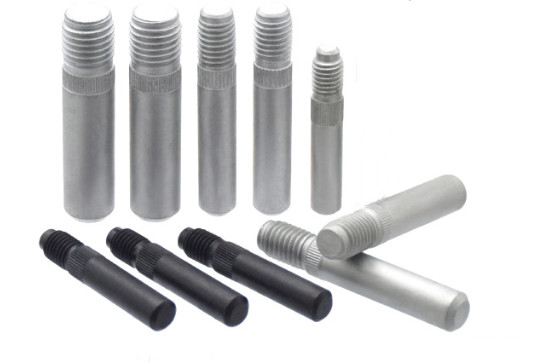

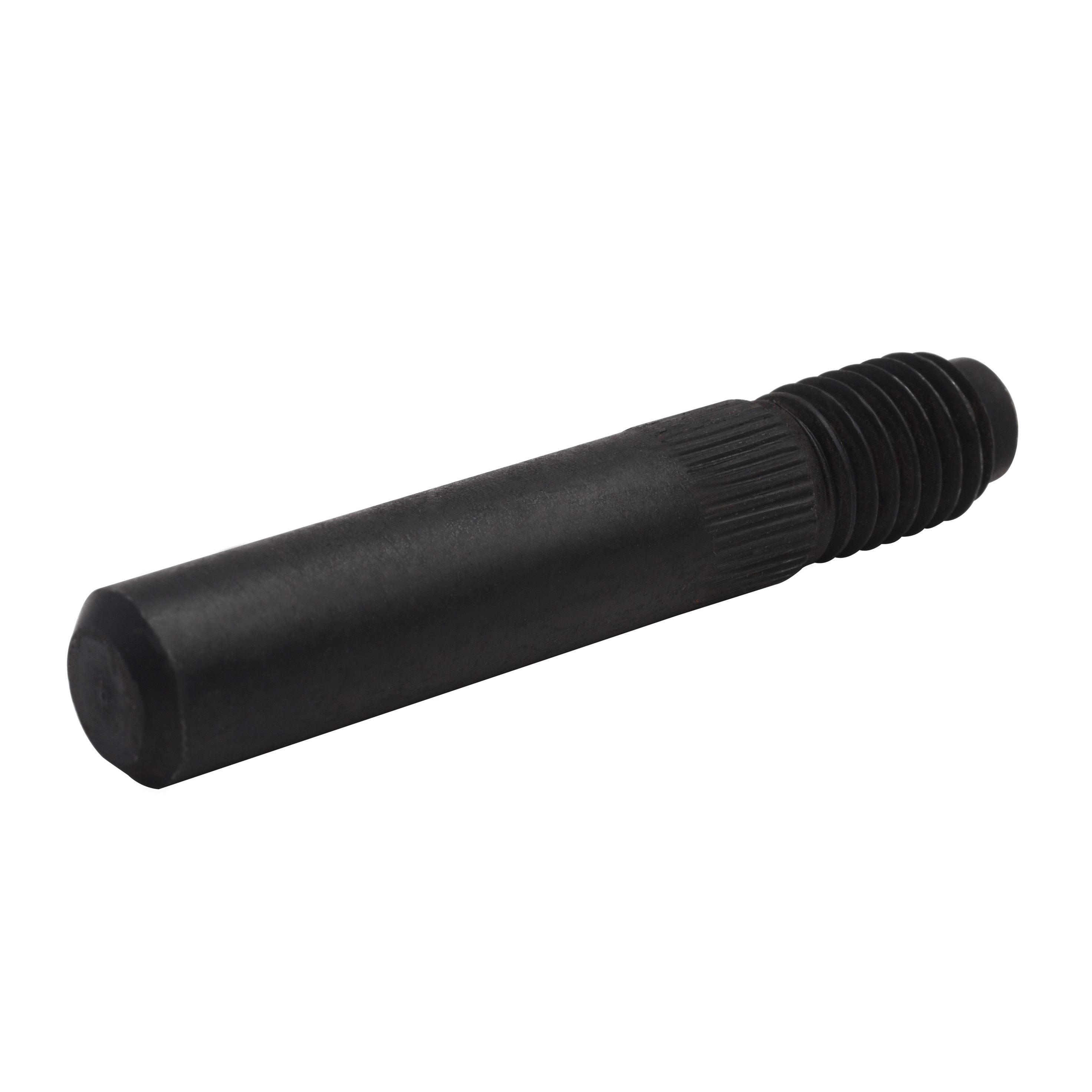

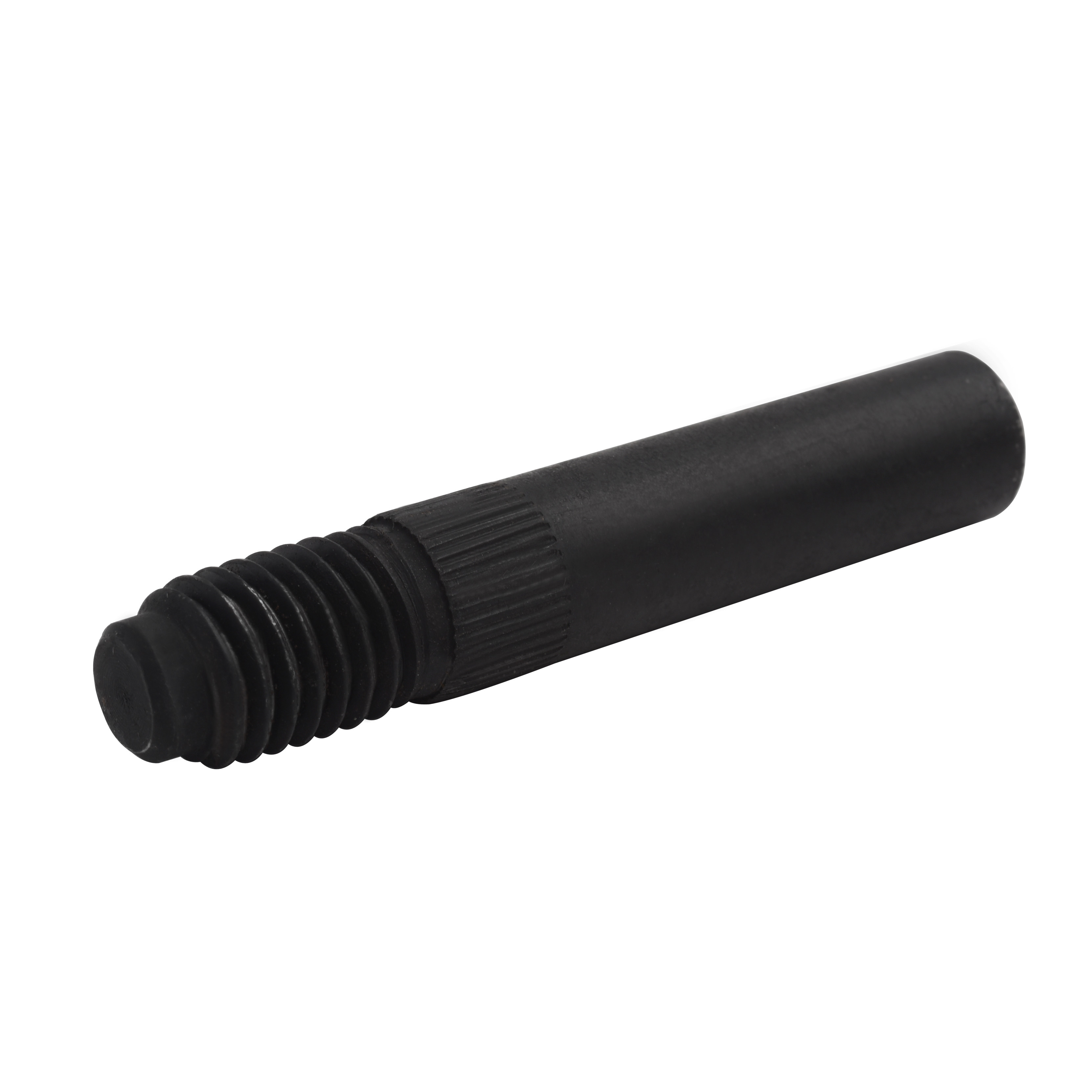

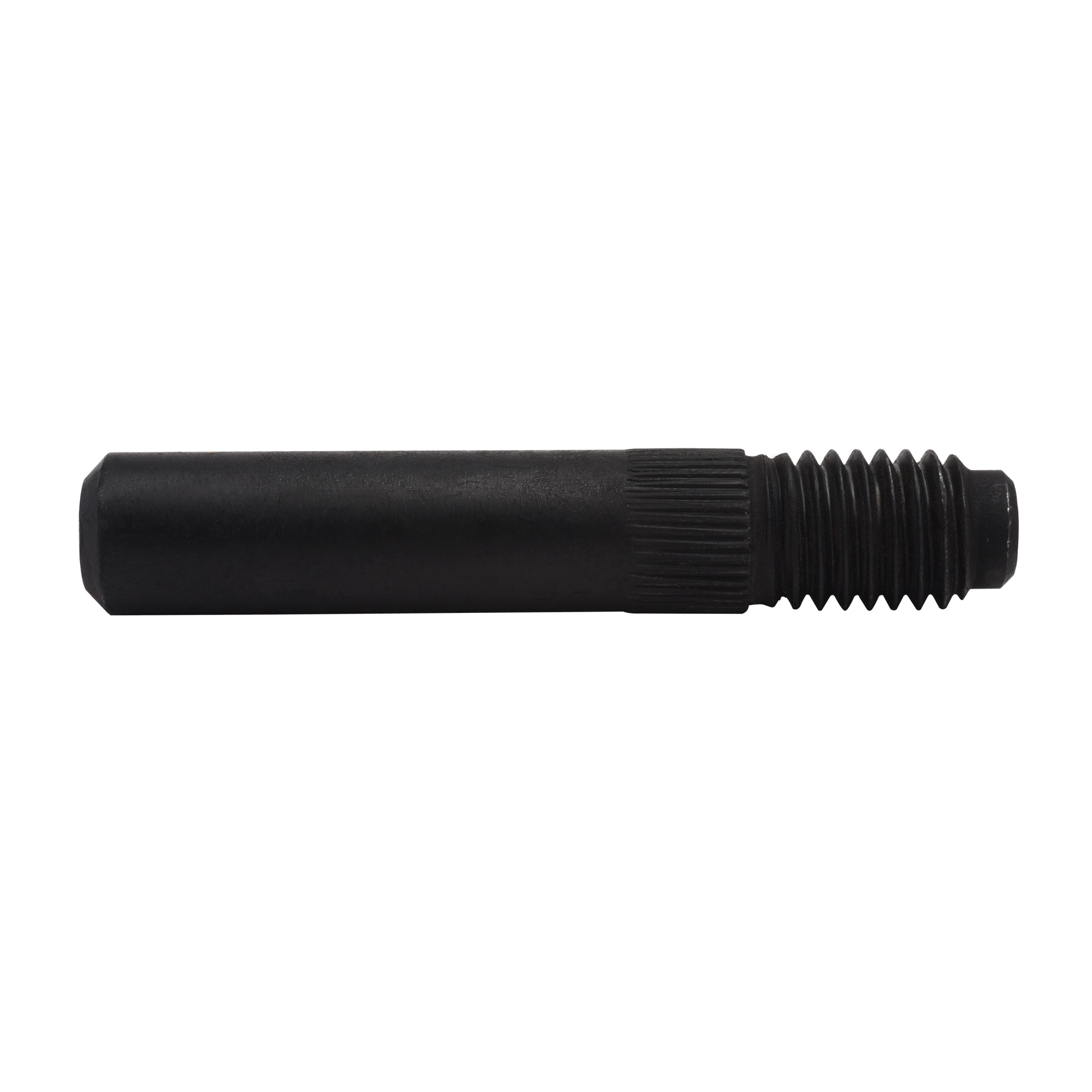

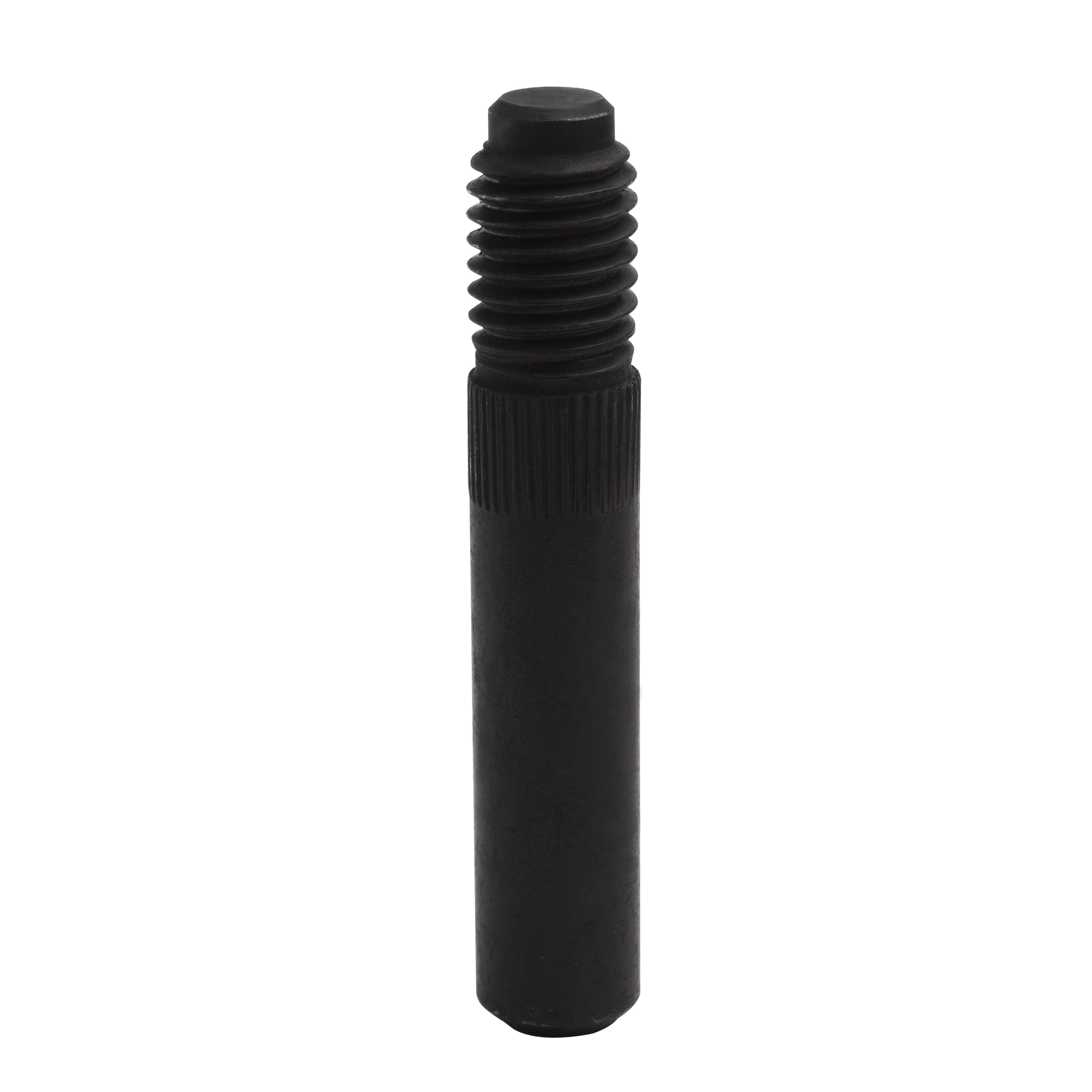

외부 가닥을 가진 톱니 핀
| 명목 지름 | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | 최대 | 5 | 6 | 8 | 10 | 12 | 14 |
| 분 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| b | 최대 | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| 분 | 14 | 18 | 22 | 24 | 27 | 30 | |
| a | 최대 | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| 명목 지름 | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | 최대 | 16 | 20 | 25 | 30 | 40 | 50 |
| 분 | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| b | 최대 | 39 | 39 | 45 | 52 | 65 | 78 |
| 분 | 35 | 35 | 40 | 46 | 58 | 70 | |
| a | 최대 | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
특징:
- 이 핀은외부스레드: 코퍼와 스레드의 조합은 위치 정밀도를 높이고 더 안전한 고정을 보장합니다.
- DIN 7977 표준 에 따라 제조 된 이 핀 은 정밀 한 차원 과 변수 길이 를 가지고 있으며, 그 로 인해 광범위한 범위 에 적응 할 수 있다의시나리오 및 응용 프로그램.
- 제조 공정은 강철, 스테인레스 스틸, 구리 등 다양한 재료를 선택할 수 있습니다.강도, 부식 저항성 및 비용 효율성.
- 제조된 것합격DIN7977와 함께, 핀은 정확한 크기와 전체 정확도가 높으며, 조립에서 신뢰할 수있는 성능을 보장합니다..
장점:
- 콩어링과 스레딩의 조합은 조립 장치의 안전한 연결을 보장하며 진동 및 다른 외부 힘에 저항합니다..
- 톱니 모양은 구멍에 쉽게 삽입하여 설치를 용이하게 할 수 있습니다.안전한 잠금 효과 또한 제거를 쉽게합니다.
- 길이, 지름 및 재료 옵션의 다양성은 DIN 7977 톱니 핀을 다양하고 다양한 용도로 적합합니다.응용 프로그램그리고 시나리오.
응용 프로그램:
- 기계 및 장비: DIN 7977 외부 가닥을 가진 톱니 핀은 정확한 위치와 안전한 고정이 중요한 기계 및 장비에서 일반적으로 사용됩니다. 예를 들어 베어링, 기어박스,그리고 다른 변속기 부품.
- 자동차 산업: 자동차 산업 에서, 이 핀 은 엔진, 변속기 및 차체 시스템 의 부품 을 고정 하기 위해 사용 된다.
- 항공우주 및 국방: DIN 7977 톱니 핀의 정확성과 신뢰성은 높은 성능과 안전이 가장 중요한 항공 우주 및 국방 응용 분야에 사용하기에 적합합니다.
특정 응용 및 성능 특성은 각 DIN 7977 톱니 핀의 재료, 크기 및 설계에 따라 다를 수 있음을 참고하십시오.
