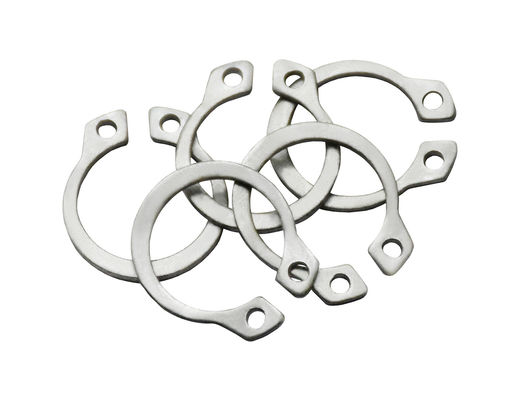

정상형 고정 반지 DIN471 스테인리스 스틸 SUS304 셰프트용 평면

  • Normal Type Retaining Rings DIN471 Stainless Steel SUS304 Plain For Shafts
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 Φ10-Φ110
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 셰프에 대한 고정 반지 - 일반형 표준 GB/DIN/ASME/EN/ISO&etc.
소재 SUS304 종류 고정 링
끝내 일반, 연마 패키지 PE Bag+Label+Carton
표면 처리 반짝이는 크기 Φ10-Φ110/귀하의 요구 사항에 따라
강조하다

SUS304 유지 반지

,

평형 고정 반지

,

스테인리스 스틸 Din 471 유지 반지
메시지를 남겨주세요
제품 설명

도공용 고정 고리 - 일반형



정상형 고정 반지 DIN471 스테인리스 스틸 SUS304 셰프트용 평면 0

명목 지름 8 9 10 11 12 13 14
d ①
s 최대 0.8 0.8 1 1 1 1 1
분 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc 최대 9.06 10.16 11.16 12.16 13.36 14.46 15.46
분 8.6 9.7 10.7 11.7 12.9 14 15
a 최대 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 분 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
1000 단위당 ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
명목 지름 15 16 17 18 19 20 21
d ①
s 최대 1 1 1 1 1 1 1
분 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc 최대 16.56 17.66 18.72 19.92 20.92 21.92 22.92
분 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a 최대 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 분 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
1000 단위당 ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
명목 지름 22 24 25 26 28 30 31
d ①
s 최대 1 1.2 1.2 1.2 1.2 1.2 1.2
분 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc 최대 23.92 26.32 27.32 28.32 30.6 32.6 33.9
분 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a 최대 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 분 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
1000 단위당 ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
명목 지름 32 34 35 36 37 38 40
d ①
s 최대 1.2 1.5 1.5 1.5 1.5 1.5 1.75
분 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc 최대 34.9 37 38.3 39.3 40.3 41.3 44.4
분 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a 최대 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 분 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
1000 단위당 ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
명목 지름 42 45 47 48 50 52 55
d ①
s 최대 1.75 1.75 1.75 1.75 2 2 2
분 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc 최대 46.4 49.4 51.6 52.6 55.3 57.3 60.3
분 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a 최대 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 분 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
1000 단위당 ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
명목 지름 56 58 60 62 63 65 68
d ①
s 최대 2 2 2 2 2 2.5 2.5
분 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc 최대 61.3 63.3 65.3 67.3 68.3 70.3 73.6
분 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a 최대 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 분 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
1000 단위당 ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
명목 지름 70 72 75 78 80 82 85
d ①
s 최대 2.5 2.5 2.5 2.5 2.5 2.5 3
분 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc 최대 75.6 77.6 80.6 83.8 86.8 88.8 91.8
분 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a 최대 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 분 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
1000 단위당 ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
명목 지름 88 90 92 95 98 100 102
d ①
s 최대 3 3 3 3 3 3 4
분 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc 최대 94.8 96.8 98.8 101.8 104.8 106.8 109.3
분 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a 최대 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 분 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
1000 단위당 ≈ kg 28 31 32 35 37 38 55
명목 지름 105 108 110 112 115 120 125
d ①
s 최대 4 4 4 4 4 4 4
분 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc 최대 113.3 116.3 118.3 120.3 123.5 128.5 133.5
분 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a 최대 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 분 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
1000 단위당 ≈ kg 56 60 64.5 72 74.5 77 79
명목 지름 130 135 140 145 150 155 160
d ①
s 최대 4 4 4 4 4 4 4
분 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc 최대 138.5 143.5 148.5 153.5 159.5 165.5 170.5
분 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a 최대 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 분 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
1000 단위당 ≈ kg 82 84 87.5 93 105 107 110
명목 지름 165 170 175 180 185 190 195
d ①
s 최대 4 4 4 4 4 4 4
분 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc 최대 176 181 186.2 191.2 196.2 201.2 206.2
분 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a 최대 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 분 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
1000 단위당 ≈ kg 125 140 150 165 170 175 183
명목 지름 200 210 220 230 240 250 260
d ①
s 최대 4 5 5 5 5 5 5
분 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc 최대 211.2 223.7 233.7 243.7 254 264 277
분 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a 최대 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 분 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
1000 단위당 ≈ kg 195 270 315 330 345 360 375
명목 지름 270 280 290 300
d ①
s 최대 5 5 5 5
분 4.88 4.88 4.88 4.88
dc 최대 287 297 307 317
분 284.19 294.19 304.19 314.19
a 최대 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 분 5 5 5 5
d2 236 246 256 266
1000 단위당 ≈ kg 388 400 415 435





특징:

  • 각기 다른 축 지름과 고정해야 할 부품의 크기를 수용하기 위해, 이 고정 고리는 선택에 필요한 다양한 표준 크기로 제공됩니다.
  • 유지 고리는 중앙에 개척을 가진 원형 금속 디스크로 구성되어 있으며, 간편하게가볍게설치
  • 고정 반지는노력 없이축에 설치되어 축적 추진 및 탭을 통해 특별한 도구 또는 장비의 필요성을 제거합니다.
  • 다양한 작업 환경과 유지 고리의 요구 사항으로 인해 다양한 재료로 만들어집니다.그 중스테인리스 스틸, 탄소 스틸, 구리 합금 등이 있습니다.

장점:

  • 고정 고리는 기계 시스템의 안정성 및 신뢰성을 보장합니다.분리축의 부품.
  • 이 때문에단순함구조, 고정 고리는 대량 생산에 적합하므로 제조 비용이 상대적으로 낮습니다.
  • 높은 적응력: 유지 고리는 다양한 축 지름과 부품 크기에 적응 할 수 있으며 강력한 다재다능성을 보여줍니다.
  • 손쉽게 유지보수 한다. 고정 반지 를 설치 하고 제거 하는 것 이 비교적 간단 하며, 장비 유지보수 와 부품 교체 를 용이 하게 한다.

적용 가능한 시나리오:

  • 변속기 축에 부착된 부품: 변속기 및 롤리 바퀴와 같은 변속기 시스템에서, 유지 고리를 사용하여 부품을 축에 고정할 수 있다.
  • 베어 고정: 일부 응용 프로그램에서, 유지 고리가 작용하는 축에 대한 베어 안정성을 보장해야합니다.
  • 포지셔닝 요소: 고정 고리는 또한 포지셔닝 요소로 사용될 수 있으며, 축에 있는 다른 부품의 정확한 상대적 위치를 보장합니다.
  • 부품의 자주 교체 시나리오: 설치 및 제거가 쉽기 때문에 고정 고리는 자주 부품 교체가 필요한 시나리오에 특히 적합합니다.예를 들어 시험 장비 및 시험 벤치에서.
