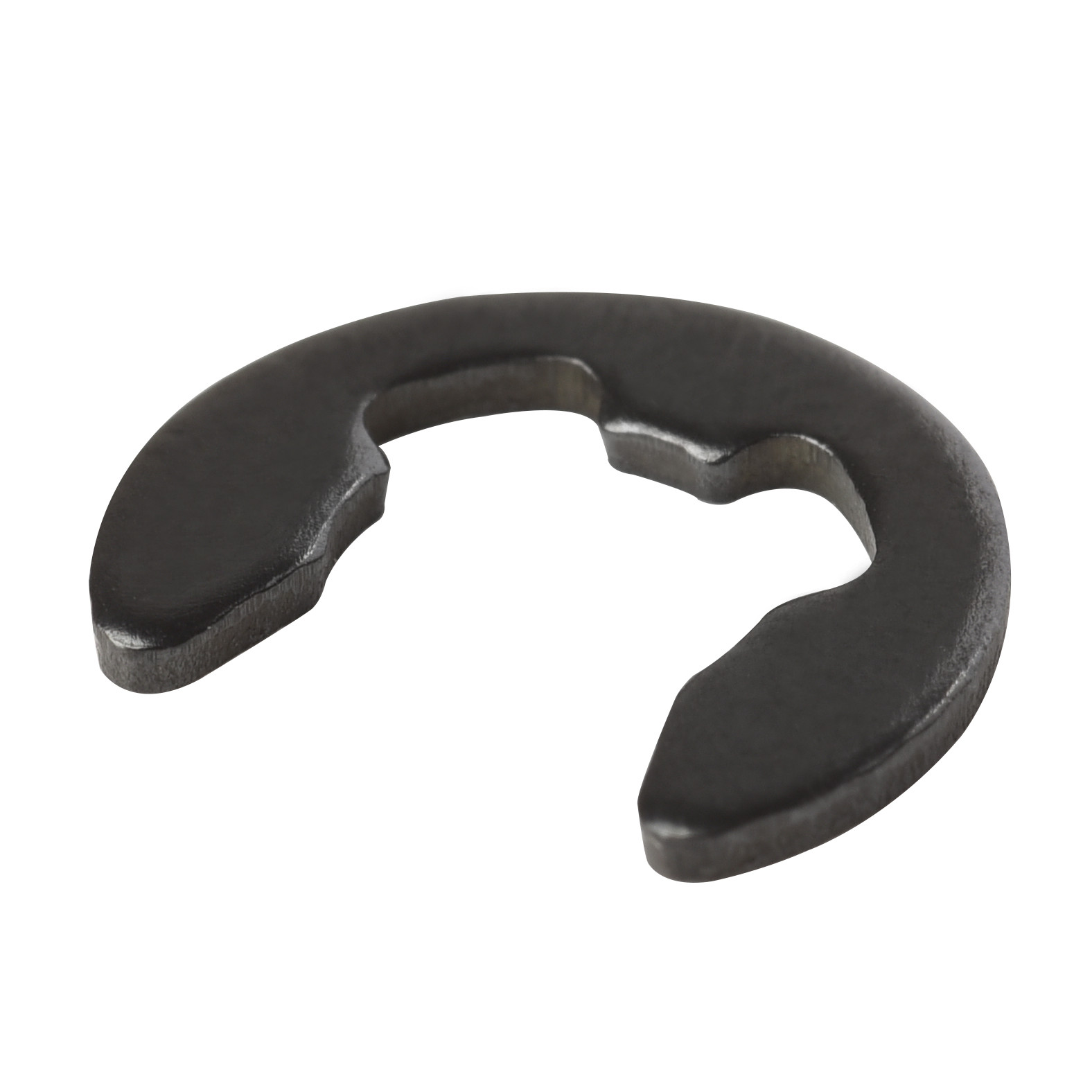

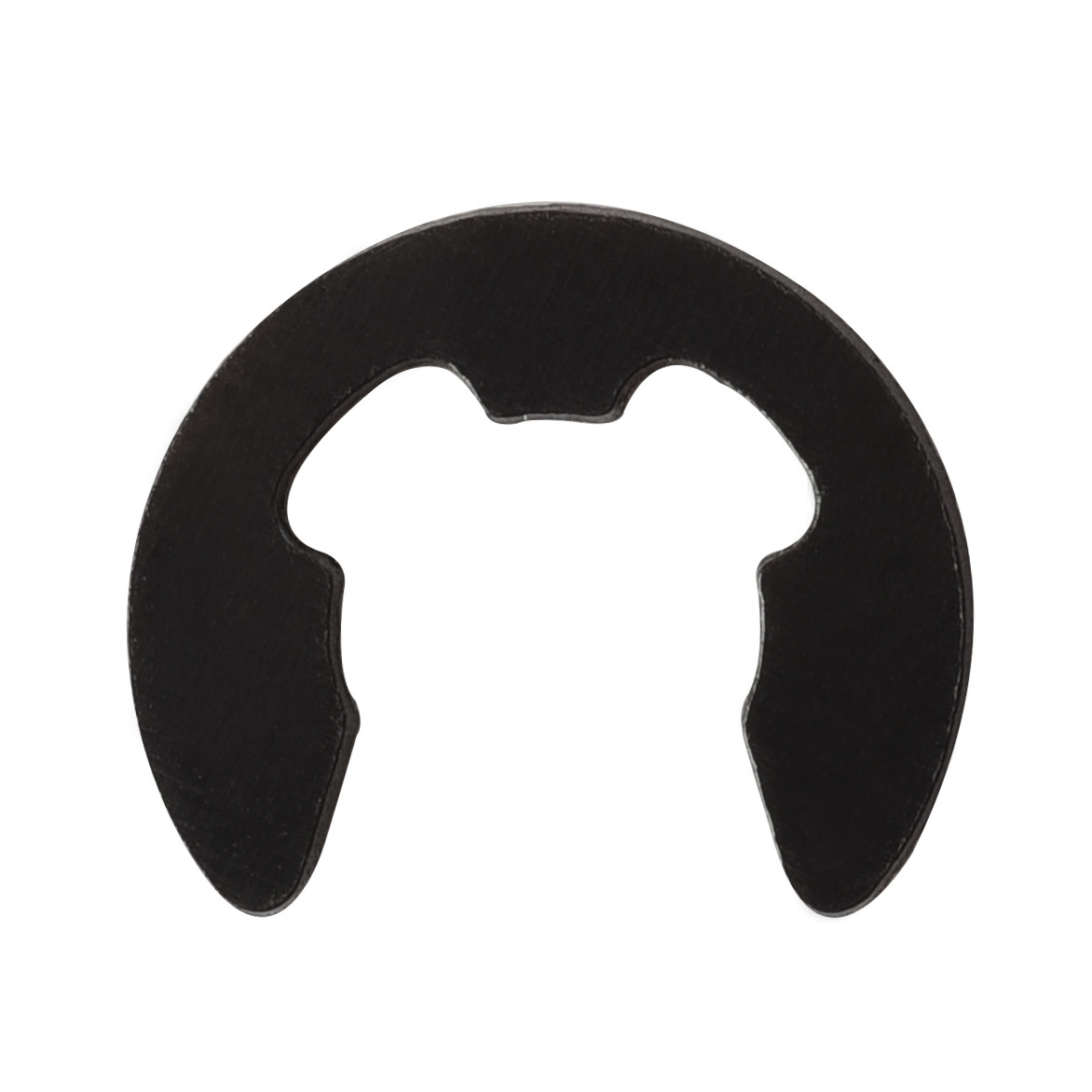

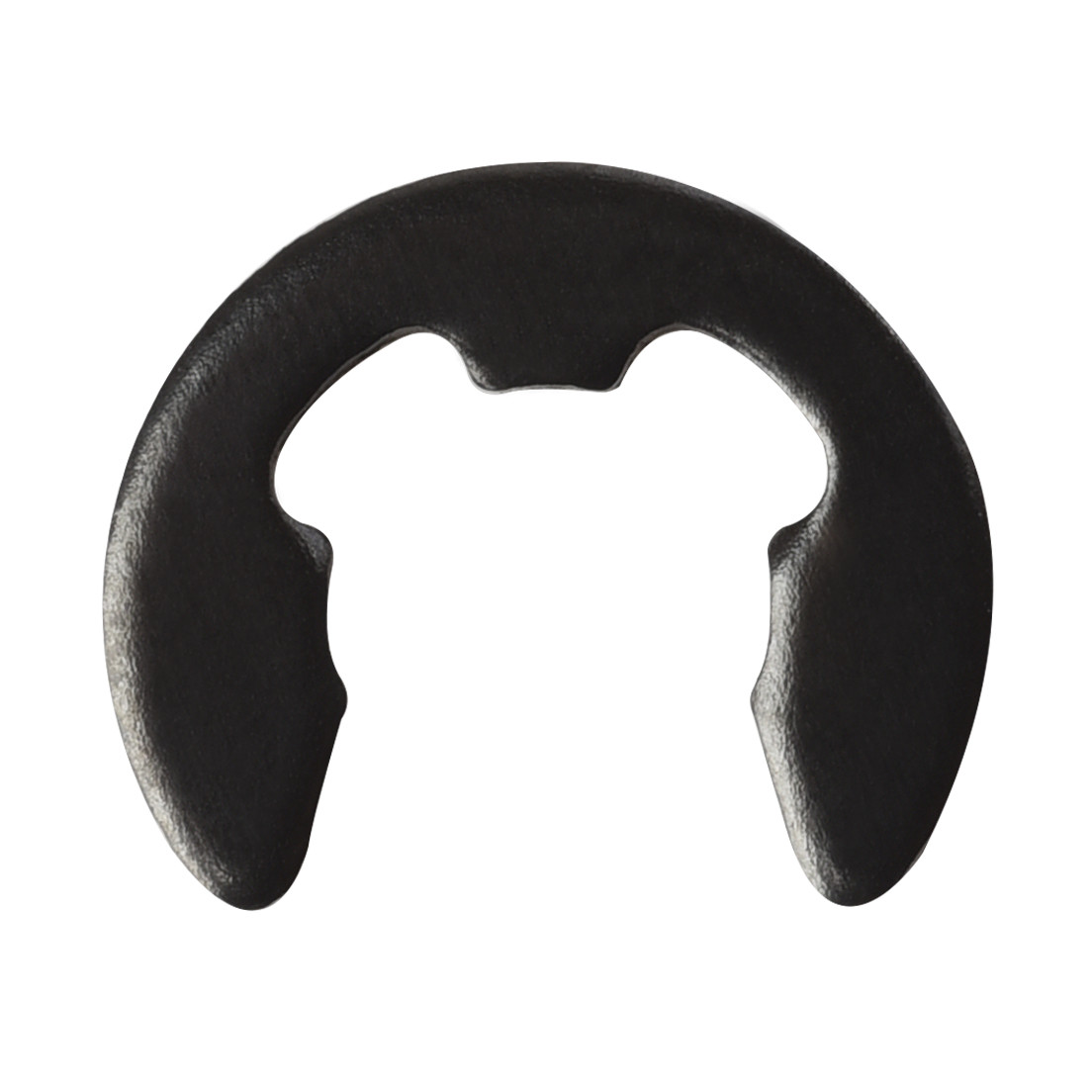

DIN 6799 SUS304 65Mn E 반지 / A2-70 샤프트용 잠금 세척기
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | φ5-φ10 |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐 봉투, 판지 대량, |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | “E"링/잠금 와셔 | 표준 | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| 종류 | 와셔 | 끝내 | 검정, 아연, 일반, 흑색 산화물 |
| 표면 처리 | 금속 접착, 검은색 | 소재 | SUS304 65Mn |
| 모델 번호 | φ5-φ10/당신의 소득에 따라 | ||
| 강조하다 | SUS304 E 반지,DIN 6799 잠금 세척기,E형 고정 반지 |
||
제품 설명
DIN6799 SUS304 65Mn 블랙 ′′E" 링/클로크 세척기 (아파트에 대한 유지 세척기) Φ5-Φ10 A2-70
| 명목 지름 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | ||||||||
| d | 최대 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| 분 | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| B | 명목 크기 | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| 최대 | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| 분 | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| S | 명목 크기 | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| 최대 | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| 분 | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| D | 최대 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1000 단위당 ≈ kg | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| 명목 지름 | 5 | 6 | 8 | 9 | 12 | 15 | ||
| d | ||||||||
| d | 최대 | 5 | 6 | 8 | 9 | 12 | 15 | |
| 분 | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| B | 명목 크기 | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| 최대 | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| 분 | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| S | 명목 크기 | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| 최대 | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| 분 | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| D | 최대 | 10 | 12 | 16 | 18 | 24 | 30 | |
| 1000 단위당 ≈ kg | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
"E" 링 (lock washer 또는 shaft lock washer로도 알려져 있습니다) 은 다음과 같은 특성, 장점 및 응용 프로그램을 가지고 있습니다.
특징:
- E-링은 스프링 로딩 설계와 내장 스프링 메커니즘을 갖추고 있으며, 샤프트에 단단히 꽂아 안정적인 잠금 힘을 제공합니다.
- 설치가 쉽다: "E"반지특별한 도구가 필요 없이 압축하거나 확장하면 쉽게 설치할 수 있습니다.
- 그 자체로오페n디자인, "E 반지는 높은 유연성과 강한 조정성을 보여, 그것은 다양한 지름의 샤프에 쉽게 적응 할 수 있습니다.
- 물질적 다양성: "E" 링은 스테인리스 스틸, 탄소 스틸, 구리 등 다양한 재료로 만들어질 수 있으며, 다양한 작업 환경과 부하 요구 사항에 맞게 만들어집니다.
장점:
- 높은 신뢰성: "E" 링의 스프링 부하 설계는 지속적인 잠금 힘을 제공하여 진동 또는 충격 조건에서도 샤프트 안정성을 유지합니다.
- 빠른 설치 및 제거: 다른 잠금 방법과 비교하면 "E" 고리를 설치하고 제거하는 과정은 더 간단하고 더 빠르며 작업 효율성을 향상시킵니다.
- 강한 적응력: 조정 가능성 때문에 "E" 링은 다양한 샤프트 지름에 맞게 되어 재고 비용을 줄이고 관리를 단순화합니다.
- 재사용 가능: "E" 반지는 재사용이 가능하여 유지보수 비용을 줄일 수 있습니다.
응용 프로그램:
- 셰프트 잠금: "E" 링의 가장 일반적인 응용 방법은 축 이동이나 회전을 방지하여 샤프를 잠그는 것입니다. 이것은 송전 시스템, 엔진, 펌프 등과 같은 많은 기계 시스템에서 중요합니다.
- 기구 및 베어 고정: "E" 링은 또한 작동 중 변속기와 베어링을 고정하는 데 사용될 수 있으며, 작동 중 이동하지 않도록 보장합니다.
- 다른 회전 부품의 고정: 샤프트, 기어, 베어 외에도, "E" 링은 또한 움직임을 방지해야 하는 다른 회전 구성 요소를 고정하는 데 사용될 수 있습니다.
