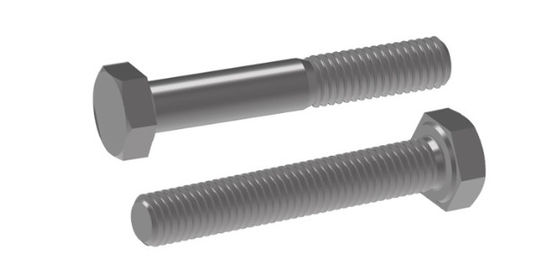

탄소 강철 Q195 평면 육각형 머리 나사 DIN 601 558 EN ISO 4016 4018

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 M4-M24
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 육각머리나사-제품등급 C반/전나사 표준 GB/DIN/ASME/EN/ISO&etc.
소재 탄소강 Q195 색상 평지
표면 처리 반짝이는 등급 4.8
크기 M4-M24/귀하의 요구 사항에 따라 길이 60mm-280mm/귀하의 요구 사항에 따라
강조하다

평형 육각형 머리 나사

,

탄소 강철 Q195 헥사곤 헤드 스크루

,

DIN 601 헥스 헤드 스크루
메시지를 남겨주세요
제품 설명

DIN 601 558 EN ISO 4016 4018 헥사곤 헤드 스크루 제품급 C 전체/반 가닥 클래스 4.8 탄소 강철 Q195 평면

사용:
DIN 558 601 헥사곤 헤드 볼트는 일반적으로 연결에 조정 가능한 길이가 필요한 응용 프로그램에서 사용됩니다.그들은 헥사곤 머리와 스레드 연결이 필요한 광범위한 응용 프로그램에 적합합니다..

특징:

  1. 조정 가능한 길: DIN 558 601 볼트는 연결 길이를 조정 할 수있는 비교적 짧은 가닥 부분을 가지고 있습니다.이 유연성은 연결의 정확한 길이가 다를 수 있는 응용 프로그램에 적합합니다..
  2. 헥사곤 머리: 헥사곤 헤드 디자인은 설치 및 제거 동안 모멘트를 적용하는 안전하고 효율적인 방법을 제공합니다.그것은 또한 헥스 키 또는 스크루드라이버와 같은 일반적인 도구를 사용하여 쉽게 강화 및 풀 수 있습니다.
  3. 표준화된 사양: DIN 558 601 볼트는 표준화된 사양을 따르며, 다른 제조업체와 응용 분야에 걸쳐 일관된 품질과 성능을 보장합니다.이 표준화 는 또한 다양한 시스템 에서 볼트 를 더 쉽게 선택 하고 교체 하는 것 을 용이 하게 한다.
  4. 다양 한 재료: DIN 558 601 볼트는 강철, 스테인레스 스틸 및 기타 합금 등 다양한 재료로 제공됩니다. 이것은 응용 프로그램의 특정 요구 사항에 따라 선택 할 수 있습니다.힘과 같은, 부식 저항성, 또는 온도 저항성
  5. 다양한 크기: DIN 558 601 볼트는 다양한 애플리케이션의 요구를 충족시키기 위해 다양한 크기로 제공됩니다.이 유연성은 다양한 산업 및 애플리케이션에서 사용하기에 적합합니다.

DIN601탄소 강철 Q195 평면 육각형 머리 나사 DIN 601 558 EN ISO 4016 4018 0

스레드 크기
d		 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P 피치 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L>200 35 37 41 45 49 53 57 61 65 69 73 79
c 최대 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da 최대 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds 최대 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
분 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw 분 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e 분 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k 명목 크기 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
최대 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
분 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 분 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r 분 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s max=명용 크기 8 10 13 16 18 21 24 27 30 34 36 41
분 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
스레드의 길이가 b   - - - - - - - - - - - -



스크루 스레드
d		 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P 피치 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L>200 85 91 97 103 109 115 121 129 137 145 153
c 최대 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da 최대 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds 최대 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
분 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw 분 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e 분 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k 명목 크기 18.7 21 22.5 25 26 28 30 33 35 38 40
최대 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
분 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 분 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r 분 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s max=명용 크기 46 50 55 60 65 70 75 80 85 90 95
분 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
스레드의 길이가 b   - - - - - - - - - - -


DIN558탄소 강철 Q195 평면 육각형 머리 나사 DIN 601 558 EN ISO 4016 4018 1

스크루 스레드
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P 피치
a 최대
c 최대
da 최대
dw 분
e 분
k 명목 크기
분
최대
k1 분
r 분
s max=명용 크기
분
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
1000개의 철강제품에 대한 무게 (≈kg)
- - - - - - - - - -
