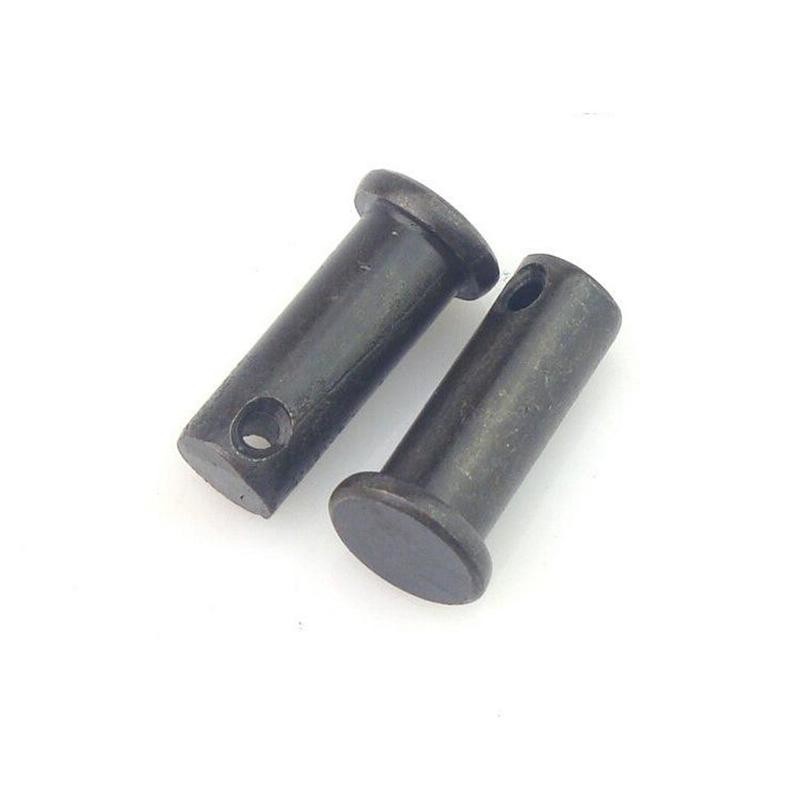

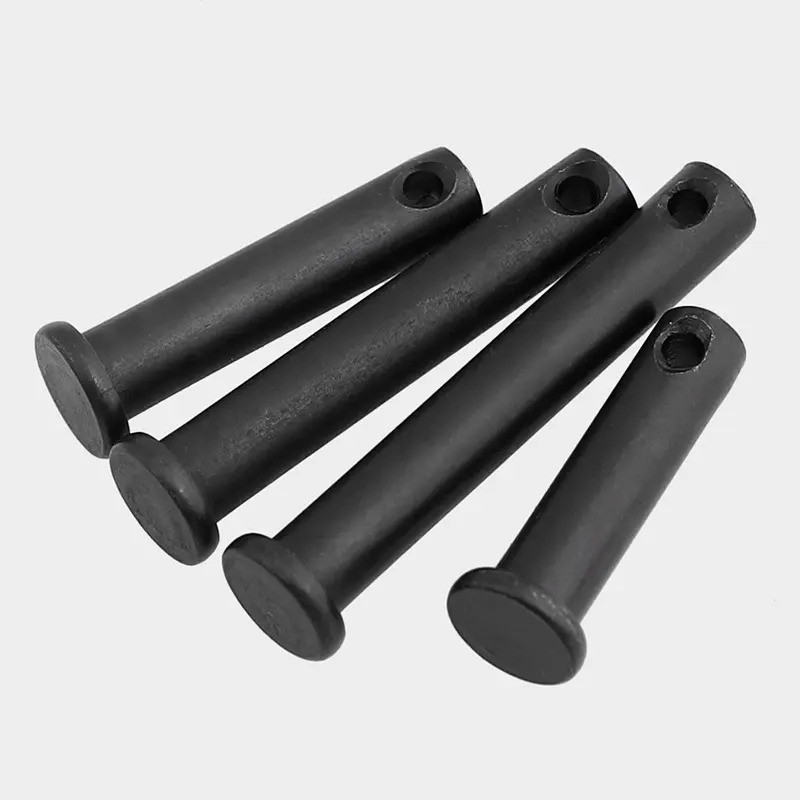

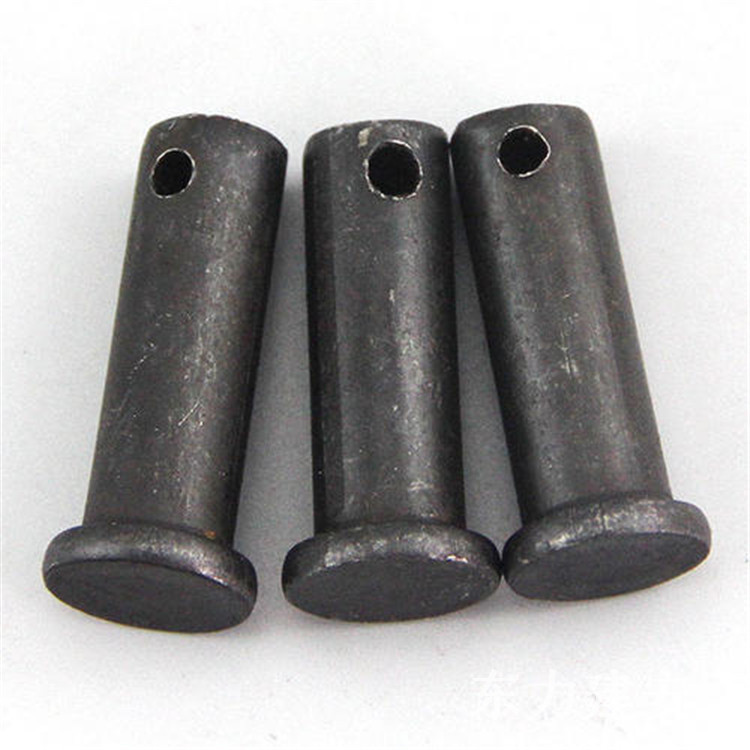

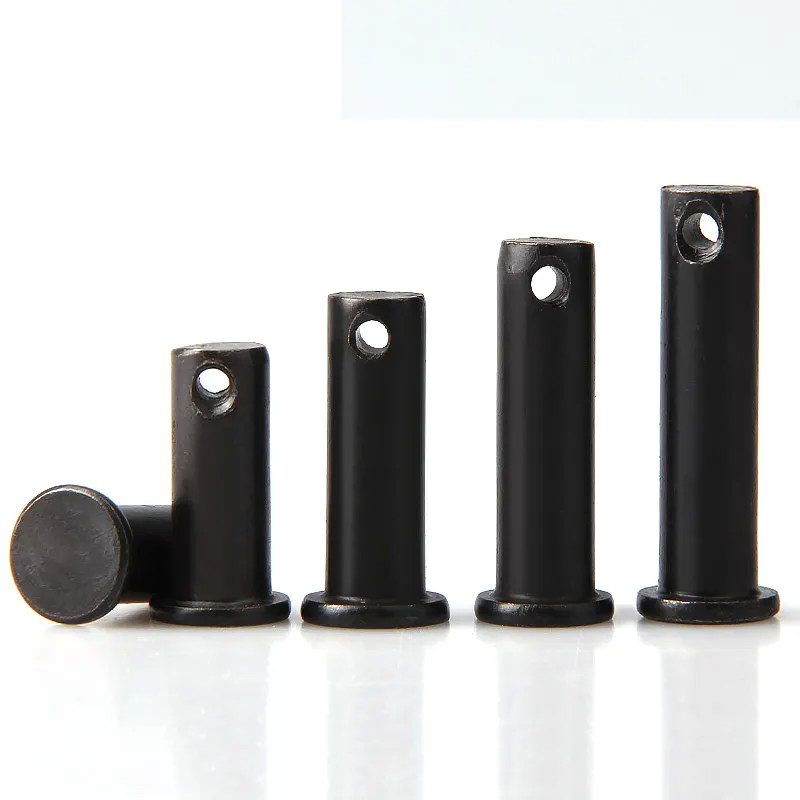

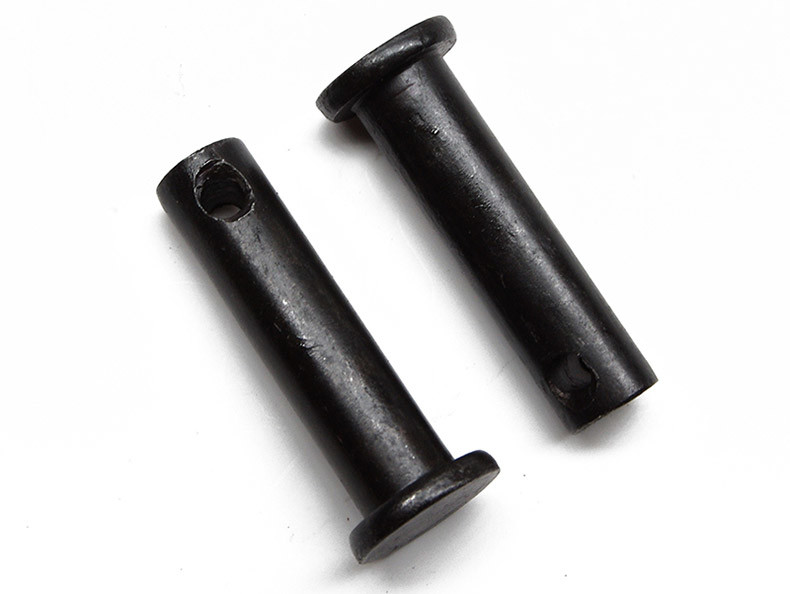

탄소 강철 Q195 / 35K 클레비스 핀 머리로 DIN1444 ISO2341 EN22341

  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
원래 장소 중국 장쑤성
브랜드 이름 YingYan
인증 ISO9000
모델 번호 Φ4-Φ16
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐봉지, 대량 상자

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 머리가 있는 클레비스 핀 표준 GB/DIN/ASME/EN/ISO&etc.
소재 탄소강 Q195 /35K 표면 처리 검은색
색상 검은색 등급 4.88.8
크기 Φ4-Φ16/당신의 요구에 따라 길이 12-45mm/귀하의 요구 사항에 따라
강조하다

탄소 강철 클리브스 핀

,

머리와 클레비스 핀

,

ISO 2341 클레비스 핀
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade4.8 Crabon steel Q195 Φ4 12-30 1
Φ4*12 Φ4 12 10000
Φ4*30 Φ4 30 10000
Grade8.8 Carbon steel 35K Φ6-Φ16 16-45 1
Φ6*16 Φ6 16 10000
Φ8*16 Φ8 16 10000
Φ8*20 Φ8 20 10000
Φ10*25 Φ10 25 10000
Φ12*26 Φ12 26 10000
Φ12*35 Φ12 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
메시지를 남겨주세요
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
제품 설명

DIN1444 ISO2341 EN22341 탄소 강철 Q195/35K 블랙 클래스 4.8 8.8 머리가 있는 클레비스 핀 Φ4-Φ16



탄소 강철 Q195 / 35K 클레비스 핀 머리로 DIN1444 ISO2341 EN22341 0

명목 지름 3 4 5 6 8 10 12
d
d 최대 3 4 5 6 8 10 12
분 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk 최대 5 6 8 10 14 18 20
분 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 최대 0.94 1.14 1.34 1.74 2.14 3.38 3.38
분 0.8 1 1.2 1.6 2 3.2 3.2
k 명목 크기 1 1 1.6 2 3 4 4
최대 1.125 1.125 1.725 2.125 3.125 4.15 4.15
분 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh 분 1.6 2.2 2.9 3.2 3.5 4.5 5.5
명목 지름 14 16 18 20 22 24 27
d
d 최대 14 16 18 20 22 24 27
분 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk 최대 22 25 28 30 33 36 40
분 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 최대 4.18 4.18 5.18 5.18 5.18 6.52 6.52
분 4 4 5 5 5 6.3 6.3
k 명목 크기 4 4.5 5 5 5.5 6 6
최대 4.15 4.65 5.15 5.15 5.65 6.15 6.15
분 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh 분 6 6 7 8 8 9 9
명목 지름 30 33 36 40 45 50 55
d
d 최대 30 33 36 40 45 50 55
분 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk 최대 44 47 50 55 60 66 72
분 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 최대 8.22 8.22 8.22 8.22 10.22 10.22 10.22
분 8 8 8 8 10 10 10
k 명목 크기 8 8 8 8 9 9 11
최대 8.18 8.18 8.18 8.18 9.18 9.18 11.215
분 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh 분 10 10 10 10 12 12 14
명목 지름 60 70 80 90 100
d
d 최대 60 70 80 90 100
분 59.81 69.81 79.81 89.78 99.78
dk 최대 78 90 100 110 120
분 77.26 89.13 99.13 109.13 119.13
d1 최대 10.22 13.27 13.27 13.27 13.27
분 10 13 13 13 13
k 명목 크기 12 13 13 13 13
최대 12.215 13.215 13.215 13.215 13.215
분 11.785 12.785 12.785 12.785 12.785
Lh 분 14 16 16 16 16





특징:

  • 머리 핀 샤프트 DIN1444합격국제 표준에 따라 다양한 크기로 요구사항을 충족시킬 수 있는 다양한 옵션을 제공합니다.
  • 그들은 다양한 작업 환경을 위해 스테인리스 스틸 등급 304, 316, 2205, 2507, 310S, 904L, 그리고 탄소 스틸을 포함하여 다양한 재료로 만들어질 수 있습니다.그리고요구사항
  • DIN1444 핀은 주로 두 개의 샤프 또는장비핀을 사용하여 연결이 완료되면, 핀 끝에있는 구멍에 스플릿 핀을 삽입하여 작업 부품을 고정합니다.

장점:

  • DIN1444이다양한산업 환경과 응용 시나리오에 대한 다양한 사양과 풍부한 재료 선택으로 인해
  • 핀과 코터 핀의 조합보장합니다연결의 안정성과 신뢰성.
  • 힌지 핀의 생산 및 제조는 엄격하게 DIN 표준을 준수하여 정확한 크기를 보장하고 제품의 품질과상호 교환성, 유지보수 및 교체의 어려움을 줄이고 궁극적으로 비용을 절감합니다.

적용 시나리오:

  • 펌프, 밸브, 파이프 시스템: 유체 운송 시스템에서 DIN1444 핀은 펌프, 밸브 및 파이프를 연결하고 고정하는 데 널리 사용됩니다.
  • 석유화학산업: 석유화학 산업의 특수 작업 환경으로 인해 부식 저항성 및 고강성 연결 장치가 필요합니다.DIN1444 핀은 다양한 재료 선택과 안정적인 연결 방법 때문에 이상적인 선택이됩니다..
  • 해양 엔지니어링 장비: 해양 엔지니어링 장비에서 DIN1444 핀은 안정적이고 신뢰할 수있는 연결을 제공하여 장비가 혹독한 해양 환경에서 제대로 작동하는지 보장합니다.
  • 풍력 발전: DIN1444 핀은 풍력 발전 장비의 연결 및 고정에도 중요한 역할을 합니다.
