부분 스레드 된 진열 된 육각형 헤드 볼트 DIN931-1 ISO4014 클래스 8.8 10.9

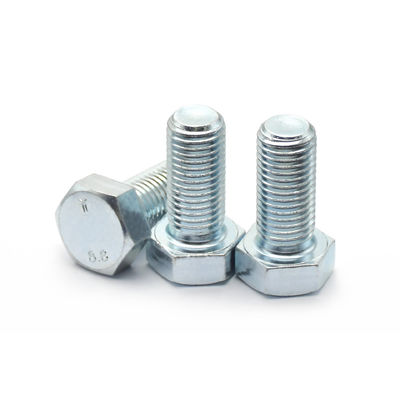

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

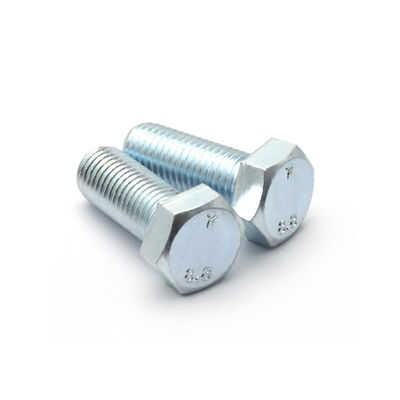

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

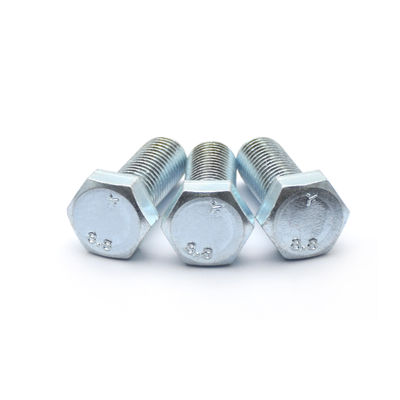

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

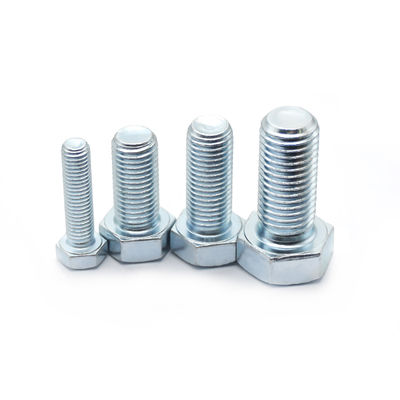

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 M8-M33
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 부분적으로 나사산이 있는 육각 머리 볼트 표준 GB/DIN/ASME/EN/ISO&etc.
재료 합금강 40Cr/탄소강 35K 등급 8.8/10.9 요법
표면 처리 일반, 검정색, 아연 도금/귀하의 요구 사항에 따라 머리의 종류 육각형 머리
표면 갈바노지드 크기 M8-M33/귀하의 요구 사항에 따라
길이 8mm-240mm/귀하의 요구 사항에 따라
강조하다

젤리화 된 헥사곤 헤드 볼트

,

헥사곤 헤드 볼트 DIN931-1

,

부분 힌드 된 젤리화 된 헥스 볼트
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Carbon steel 35K Grade8.8 M5-M30 30-280 1
M5*45 M5 45 10000
M5*50 M5 50 10000
M5*55 M5 55 10000
M5*65 M5 65 10000
M6*30 M6 30 10000
M6*35 M6 35 10000
M6*50 M6 50 10000
M6*60 M6 60 10000
M6*70 M6 70 10000
M6*100 M6 100 10000
M8*30 M8 30 10000
M8*35 M8 35 10000
M8*40 M8 40 10000
M8*45 M8 45 10000
M8*50 M8 50 10000
M8*55 M8 55 10000
M8*60 M8 60 10000
M8*65 M8 65 10000
M8*70 M8 70 10000
M8*75 M8 75 10000
M8*80 M8 80 10000
M8*85 M8 85 10000
M8*90 M8 90 10000
M8*100 M8 100 10000
M8*110 M8 110 10000
M8*150 M8 150 10000
M8*160 M8 160 10000
M10*40 M10 40 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*75 M10 75 10000
M10*80 M10 80 10000
M10*90 M10 90 10000
M10*95 M10 95 10000
M10*100 M10 100 10000
M10*120 M10 120 10000
M10*130 M10 130 10000
M10*140 M10 140 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*85 M12 85 10000
M12*90 M12 90 10000
M12*95 M12 95 10000
M12*100 M12 100 10000
M12*105 M12 105 10000
M12*110 M12 110 10000
M12*120 M12 120 10000
M12*130 M12 130 10000
M12*140 M12 140 10000
M12*150 M12 150 10000
M12*160 M12 160 10000
M12*165 M12 165 10000
M12*190 M12 190 10000
M14*60 M14 60 10000
M14*75 M14 75 10000
M16*50 M16 50 10000
M16*60 M16 60 10000
M16*65 M16 65 10000
M16*70 M16 70 10000
M16*75 M16 75 10000
M16*80 M16 80 10000
M16*85 M16 85 10000
M16*90 M16 90 10000
M16*95 M16 95 10000
M16*100 M16 100 10000
M16*110 M16 110 10000
M16*120 M16 120 10000
M16*130 M16 130 10000
M16*140 M16 140 10000
M16*150 M16 150 10000
M16*200 M16 200 10000
M16*210 M16 210 10000
M16*240 M16 240 10000
M16*260 M16 260 10000
M16*280 M16 280 10000
M18*60 M18 60 10000
M18*140 M18 140 10000
M20*60 M20 60 10000
M20*65 M20 65 10000
M20*70 M20 70 10000
M20*75 M20 75 10000
M20*80 M20 80 10000
M20*85 M20 85 10000
M20*90 M20 90 10000
M20*100 M20 100 10000
M20*110 M20 110 10000
M20*120 M20 120 10000
M20*130 M20 130 10000
M20*140 M20 140 10000
M20*150 M20 150 10000
M20*160 M20 160 10000
M20*170 M20 170 10000
M20*200 M20 200 10000
M20*210 M20 210 10000
M20*220 M20 220 10000
M20*240 M20 240 10000
M20*250 M20 250 10000
M22*70 M22 70 10000
M22*100 M22 100 10000
M22*180 M22 180 10000
M22*200 M22 200 10000
M24*80 M24 80 10000
M24*90 M24 90 10000
M24*95 M24 95 10000
M24*100 M24 100 10000
M24*120 M24 120 10000
M24*140 M24 140 10000
M24*150 M24 150 10000
M24*170 M24 170 10000
M24*200 M24 200 10000
M24*210 M24 210 10000
M24*240 M24 240 10000
M27*150 M27 150 10000
M30*110 M30 110 10000
M30*140 M30 140 10000
Aolly Steel 40Cr Grade10.9 M6-M22 40-140 1
M6*40 M6 40 10000
M8*120 M8 120 10000
M10*120 M10 120 10000
M12*80 M12 80 10000
M14*45 M14 45 10000
M16*140 M16 140 10000
M22*110 M22 110 10000
If you have more needs, please contact customer service 1 1 1
메시지를 남겨주세요
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
제품 설명

DIN931-1 ISO4014 헥사곤 헤드 볼트 부분 스레드 된 진열 탄소 강철 35K / 합금 강철 40Cr 클래스 8.8 10.9



DIN931 부분 스레드를 가진 육각형 헤드 볼트는 독일 표준화 연구소인 Deutsches Institut für Normung (DIN) 에 의해 설정된 기술적 사양을 준수하는 볼트입니다.이 볼트는 몇 가지 주요 특징과 이점을 보여줍니다, 다양한 엔지니어링 응용 프로그램에 적합합니다.

구조적 특징:

  • 헤드 디자인: 볼트는 육각형 헤드를 갖추고 있으며, 랭치 또는 소켓 랭치와 같은 도구를 사용하여 쉽게 설치 및 제거 할 수 있습니다.
  • 스레드 섹션: 볼트는 부분 스레드를 가지고 있으며, 이는 막의 일부만 스레드가 있다는 것을 의미합니다.이 디자인은 볼트가 구성 요소를 통과하고 다른 쪽에 견과류로 단단히 해야 하는 응용 프로그램에 적합 합니다.

표준화 및 사양:

  • DIN931 표준: 볼트는 DIN931 표준을 준수하여 차원, 재료 및 성능의 일관성과 신뢰성을 보장합니다.
  • 크기의 범위: 그들은 M1.6mm에서 M64mm까지 다양한 가닥 크기와 L12mm에서 L500mm까지 턱 길이를 제공하여 다양한 엔지니어링 요구를 충족시킵니다.

재료와 성능:

  • 재료 요구 사항: DIN931 육각형 헤드 볼트는 일반적으로 탄소 강철, 합금 강철 또는 스테인리스 강철과 같은 고강도 재료로 만들어집니다.이 재료 들 은 탁월 한 기계적 특성 을 가지고 있다부식 저항성, 내구성
  • 성능 등급: 재료와 크기에 따라 볼트는 강철 볼트에서 8.8 및 10.9 및 스테인리스 스틸 볼트에서 A2-70 및 A4-70과 같은 다양한 성능 등급을 가지고 있습니다.

응용 분야:

  • DIN931 부분 가닥을 가진 육각형 헤드 볼트는 기계, 자동차, 조선 및 건설을 포함한 다양한 산업에서 응용 프로그램을 찾습니다.그들은 구조 구성 요소를 고정하는 데 사용됩니다., 파이프 연결, 장비 설치 및 기타 목적, 안전하고 신뢰할 수있는 연결을 보장합니다.

장점:

  • 쉽게 설치 및 제거: 육각형 머리 디자인은 도구를 사용하여 효율적인 회전을 촉진하여 작업 효율성을 향상시킵니다.
  • 유연성: 부분 스레드 디자인은 다른 연결 시나리오에서 유연성을 허용합니다.
  • 신뢰성 및 내구성: 고강도 재료의 사용 및 DIN931 표준의 준수는 다양한 엔지니어링 응용 프로그램의 요구를 충족하는 볼트의 신뢰성 및 내구성을 보장합니다..

부분 스레드 된 진열 된 육각형 헤드 볼트 DIN931-1 ISO4014 클래스 8.8 10.9 0

스레드 크기
d		 M16 M2 M25 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
P 스레드 피치 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b 심판님 L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
c 분 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
최대 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da 최대 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds max=명용 크기 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
분 A급 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
B급 - - - - - - - - - - - -
dw 분 A급 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
B급 - - - - - - - - - - - -
e 분 A급 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
B급 - - - - - - - - - - - -
k 명목 크기 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
A급 분 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
최대 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
B급 분 - - - - - - - - - - - -
최대 - - - - - - - - - - - -
k1 분 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r 분 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s max=명용 크기 3.2 4 5 5.5 6 7 8 10 11 13 17 19
분 A급 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
B급 - - - - - - - - - - - -
스레드의 길이가 b       - - - - - - - - - - - -



스레드 크기
d		 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P 스레드 피치 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b 심판님 L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
c 분 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
최대 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da 최대 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds max=명용 크기 14 16 18 20 22 24 27 30 33 36 39
분 A급 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
B급 - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw 분 A급 20.5 22.5 25.3 28.2 30 33.6 - - - - -
B급 - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e 분 A급 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
B급 - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k 명목 크기 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
A급 분 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
최대 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
B급 분 - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
최대 - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 분 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r 분 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=명용 크기 22 24 27 30 32 36 41 46 50 55 60
분 A급 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
B급 - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
스레드의 길이가 b       - - - - - - - - - - -
