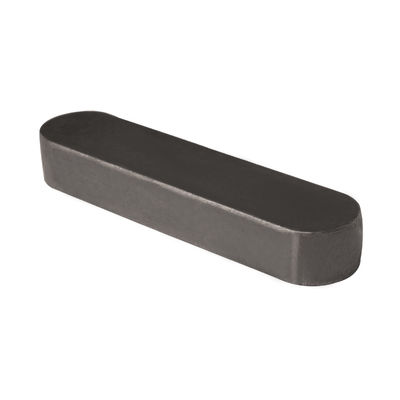

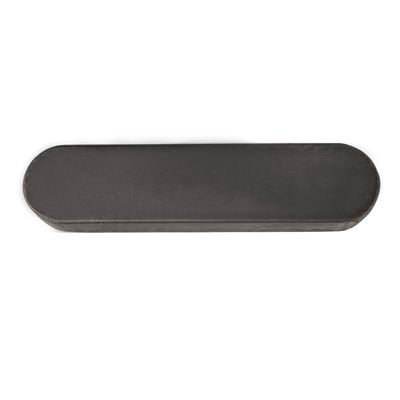

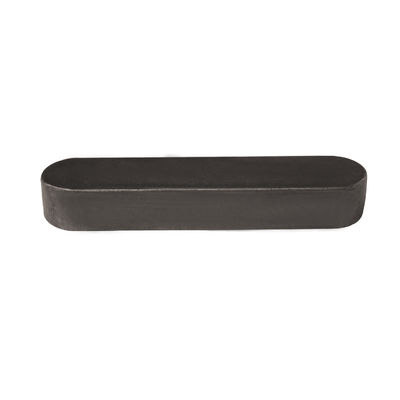

UNI6604 DIN6885 A3 탄소 강철 평면 및 직사각형 키 타입 A
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | 길이12~100mm |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐봉지, 대량 상자 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 정사각형 및 직사각형 키 | 표준 | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| 소재 | A3 탄소강 | 끝내 | 닦는, |
| 서비스 | OEM/ODM | 형태 | 케케묵고 직사각형입니다 |
| 색상 | 평지 | 길이 | 12mm-100mm/당신의 요구에 따라 |
| 너비 | 4mm-50mm/당신의 요구 사항에 따라 | 높이 | 4mm-28mm/당신의 요구 사항에 따라 |
| 강조하다 | 탄소 강철 평면 키,직사각형 키 A형,정면 DIN 6885 키 |
||
제품 설명
UNI6604 DIN6885 A3 탄소 강철 평면 및 직사각형 키 타입 A
:
| 일반 크기 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | max=명용 크기 (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| 분 | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | max=명용 크기 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| 직사각형 (h11) | 분 | - | - | - | - | - | 6.91 | 7.91 | |||
| 제곱 (h8) | 분 | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | 원형 또는 둥근 | 분 | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| 최대 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| 일반 크기 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | max=명용 크기 (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| 분 | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | max=명용 크기 | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| 직사각형 (h11) | 분 | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| 제곱 (h8) | 분 | - | - | - | - | - | - | - | |||
| s | 원형 또는 둥근 | 분 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| 최대 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| 일반 크기 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | max=명용 크기 (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| 분 | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | max=명용 크기 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| 직사각형 (h11) | 분 | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| 제곱 (h8) | 분 | - | - | - | - | - | - | - | |||
| s | 원형 또는 둥근 | 분 | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| 최대 | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| 일반 크기 | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | max=명용 크기 (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| 분 | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | max=명용 크기 | 32 | 36 | 40 | 45 | 50 | |||||
| 직사각형 (h11) | 분 | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| 제곱 (h8) | 분 | - | - | - | - | - | |||||
| s | 원형 또는 둥근 | 분 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| 최대 | 2 | 2 | 3 | 3 | 3 | ||||||
작동 원리:
평면 키는 톱크를 전달하기 위해 두 면과 키웨이의 측면의 진압에 의존하는 산업 부품입니다.
분류:
다른 용도에 따라 평면 키는 일반 평면 키, 얇은 평면 키, 가이드 평면 키 세 가지로 나눌 수 있습니다. 일반 평면 키와 얇은 평면 키는 정적 연결에 사용됩니다.그리고 가이드 평면 키는 동적 연결을 위해 사용됩니다..
표준:
일반 평면 키의 표준은 DIN6885입니다. 평면 키의 두 끝의 모양에 따라 DIN6885는 ABC의 세 가지 유형으로 나뉘어 있습니다.B 타입은 양쪽 끝에서 정사각형입니다, 그리고 타입 C는 한쪽 끝에서 둥글고 다른 끝에서 사각형입니다. 대응하는 국제 표준 UNI6604는 A&B 모델로 나뉘어 있습니다.
등급 및 재료:
탄소강 4.8등급 일반적으로 사용되는 Q235, A3 및 기타 저탄소강 가공, 8.8등급 일반적으로 사용되는 35등급, 45등급 및 기타 중간 탄소강 가공일반적으로 사용되는 스테인레스 스틸 304, 316 및 기타 재료.
표면 처리:
평면 키 h8와 h11의 너비와 두께의 허용값이 매우 작기 때문에, 즉 요구 사항은 상대적으로 정확합니다.그리고 일반적인 아연 접착의 표면 처리가 허용 요구 사항을 초과합니다., 그래서 그것은 기본적으로 자연스러운 색입니다.
