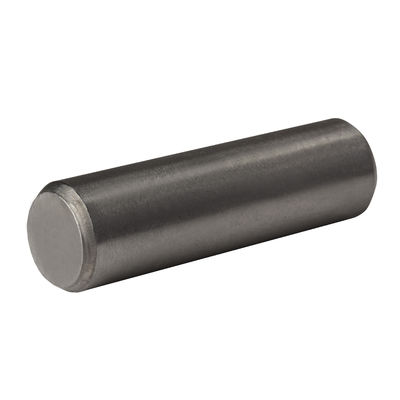

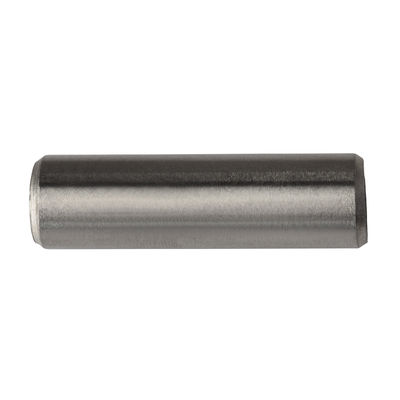

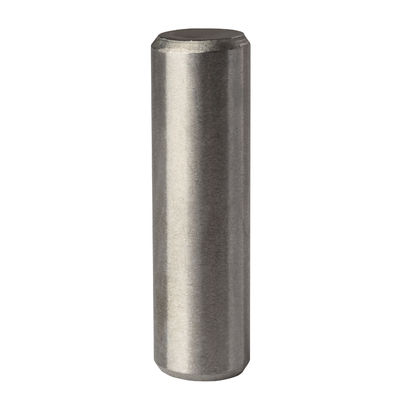

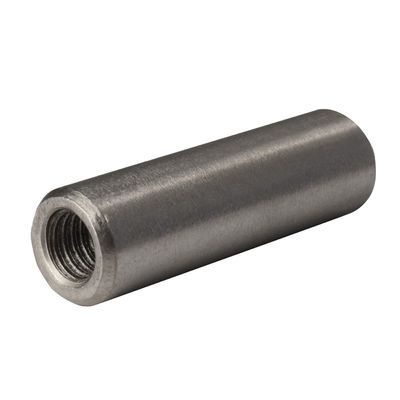

DIN 7979 ISO 8735 탄소 강철 소화 병렬 핀 내부 가닥 M10 - M16
| 원래 장소 | 진수 지방 중국 |
|---|---|
| 브랜드 이름 | YingYan |
| 인증 | ISO9000 |
| 모델 번호 | 길이35~55mm |
| 최소 주문 수량 | 1000개 부분 |
| 가격 | negotiable |
| 포장 세부 사항 | 작은 상자, 비닐 봉투, 판지 대량, |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 내부 가닥을 가진 평행 핀 | 표준 | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| 소재 | A3 탄소강 | 끝내 | 담금질하여 굳히다 |
| 형태 | 테이프녹화자 | 색상 | 평지 |
| 길이 | 35mm-55mm | 크기 | M10-M16/귀하의 요구 사항에 따라 |
| 강조하다 | 평행 핀을 끄는 것,내부 스레드 평행 핀,탄소 강철 DIN 7979 핀 |
||
제품 설명
DIN7979 ISO 8735 탄소 강철 A3 평면 강화
| 명목 지름 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ20 | |
| d | ||||||||
| d | 명목 크기 (m6) | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 최대 | 6.012 | 8.015 | 10.015 | 12.018 | 14.018 | 16.018 | 20.021 | |
| 분 | 6.004 | 8.006 | 10.006 | 12.007 | 14.007 | 16.007 | 20.008 | |
| a1 | ≈ | 1.2 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 |
| a2 | ≈ | 0.8 | 1 | 1.2 | 1.6 | 1.8 | 2 | 2.5 |
| c1 | ≈ | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 |
| c2 | ≈ | 2.1 | 2.6 | 3 | 3.8 | 4 | 4.7 | 6 |
| d2 | M4 | M5 | M6 | M6 | M8 | M8 | M10 | |
| d3 | 4.3 | 5.3 | 6.4 | 6.4 | 8.4 | 8.4 | 10.5 | |
| t1 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | |
| t2 | 분 | 10 | 12 | 16 | 16 | 20 | 20 | 25 |
| 명목 지름 | Φ25 | Φ30 | Φ40 | Φ50 | Φ60 | Φ70 | Φ80 | |
| d | ||||||||
| d | 명목 크기 (m6) | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
| 최대 | 25.021 | 30.021 | 40.025 | 50.025 | 60.03 | 70.03 | 80.03 | |
| 분 | 25.008 | 30.008 | 40.009 | 50.009 | 60.011 | 70.011 | 80.011 | |
| a1 | ≈ | 4 | 5 | 6.3 | 8 | 10 | 12 | 14 |
| a2 | ≈ | 3 | 4 | 5 | 6.3 | 8 | 10 | 12 |
| c1 | ≈ | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| c2 | ≈ | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d2 | M16 | M20 | M20 | M24 | M30 | M36 | M42 | |
| d3 | 17 | 21 | 21 | 25 | 31 | 37 | 43 | |
| t1 | 24 | 30 | 30 | 36 | 40 | 54 | 63 | |
| t2 | 분 | 34 | 42 | 42 | 50 | 56 | 71 | 82 |
특징
- 우수한 경직성 및 마모 저항성을 달성하기 위해,핀은 가열 및 경화 처리를 받았으며, 이는 높은 부하 및 빈번한 사용 응용 프로그램에서 사용할 수 있습니다.
- 핀의 평행 설계 덕분에, 굽거나 변형을 방지하는 설치 및 사용 중에 안정적인 직렬성이 보장됩니다아래힘.
- 내부 스레드의 설계는 해당 볼트와 결합하여 더 안전한 연결과 위치를 달성 할 수 있습니다..
- 국제 표준에 따라 제조 된 이 핀은 정확성과 차원 일관성을 보장하여넓은정밀 기계 및 장비의 범위.
- 고강성 합금강 또는 다른 고급 재료로 제작된 이 핀은 뛰어난 강도와 부식 저항성을 보여 주며, 사용 기간 내내 안정성과 신뢰성을 보장합니다..
장점
- 소화 후경화이 핀은 매우 높은 강도를 가지고 있어마찰그리고 압력.
- 특별한 표면 처리를 통해,이 핀은부채착용 저항, 그들의 서비스 수명을 연장, 교체 빈도를 줄이고 궁극적으로 비용을 절감.
- 내부 스레드 디자인은 핀과 견과류 또는 스레드 구멍 사이의 연결의 안정성과 신뢰성을 향상시켜 안전한 적합성을 보장합니다..
- 평행 설계 및 준수표준화설치 프로세스를 크게 단순화하고 가속화합니다..
- 다양한 정밀 장비에 적용 될 수 있는 이 핀은 다양한 산업의 필요를 충족시킵니다.
신청서
- 정밀 기계: DIN 7979 ISO 8735 내부 가닥을 가진 완화 및 완화 평행 스핀은 고정도의 위치 및 연결이 필요한 정밀 기계의 필수 부품입니다.예를 들어 CNC 기계 도구 및 자동 생산 라인.
- 곰팡이 제조: 곰팡이 제조 에서, 이 핀 들 은 템플릿, 슬라이드, 그리고 다른 부품 을 고정 하기 위해 사용 되며, 곰팡이의 정확성 과 안정성 을 보장 한다.
- 장착 장치 설계: 고정 장치 설계에서 이러한 핀은 작업 조각을 위치하고 고정하는 데 사용되며 가공 과정에서 정확성과 안정성을 보장합니다.
- 자동화 장비: 자동화 장비에서 이 핀은 전력 전달, 연결, 위치 및 기타 기능에 사용되며, 장비의 정상적인 작동을 보장합니다.
- 항공우주산업: 항공우주 산업은 구성 요소에서 극도의 정확성과 신뢰성을 요구합니다. DIN 7979 ISO 8735 내부 가닥을 가진 완화 및 완화 평행 핀이 이러한 요구 사항을 충족합니다.각종 중요한 구성 요소를 연결하고 고정하는 데 사용됩니다..
