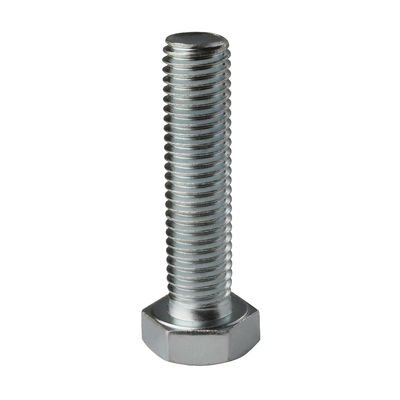

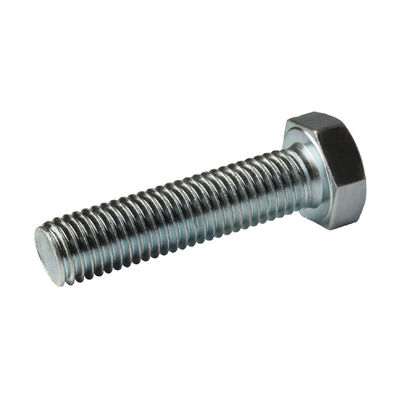

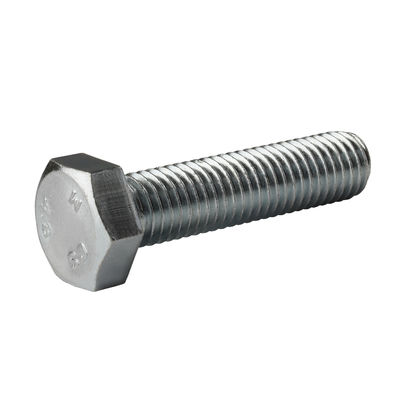

DIN961 EN ISO8676 탄소 강철 / 합금 강철 얇은 피치 스레드를 가진 헥사곤 헤드 볼트

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
원래 장소 진수 지방 중국
브랜드 이름 YingYan
인증 ISO9000
모델 번호 M10-M20
최소 주문 수량 1000개 부분
가격 negotiable
포장 세부 사항 작은 상자, 비닐 봉투, 판지 대량,

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 미세한 피치 나사산이 있는 육각 머리 볼트 표준 GB/DIN/ASME/EN/ISO&etc.
재료 탄소강Q195,35K;연금강 40Cr 표면 트리트먼트먼트 아연은 도금처리했습니다
등급 4.8/6.8/8.8 크기 M10-M20/귀하의 요구 사항에 따라
길이 18mm-55mm/귀하의 요구 사항에 따라
강조하다

얇은 피치 스레드 헥사곤 헤드 볼트

,

합금강 헥사곤 헤드 볼트

,

DIN961 헥스 헤드 볼트
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
메시지를 남겨주세요
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
제품 설명

DIN961 EN ISO8676 탄소강/연금강 헥사곤 헤드 볼트8,6.8,8.8 진크 접착

장점:

  1. 높은 강도: 얇은 피치 디자인으로 인해 볼트는 더 작은 접촉 영역에 힘을 분산시킬 수 있으며, 따라서 단위 면적 당 강도를 증가시킵니다.
  2. 높은 정확성: 얇은 피치 스레드는 볼트와 견과류 사이에 더 단단하게 맞게하여 더 높은 조립 정밀도를 제공합니다.
  3. 우수한 밀폐 성능: 얇은 피치 스레드의 밀접한 적합성은 간격을 줄여 우수한 밀폐 능력을 가져옵니다. 특히 밀폐 응용 프로그램에 적합합니다.
  4. 쉽게 조립: 육각형 머리의 설계는 조립 및 해제 과정에서 랭치 또는 스크루드라이버와 같은 도구로 볼트를 더 쉽게 조작 할 수 있습니다.

특징:

  1. 얇은 피치 디자인: 앞서 언급했듯이, 이 볼트의 주요 특징은 얇은 삐치 스레드이며, 앞서 언급한 장점을 제공합니다.
  2. 헥사곤 머리: 육각형 머리 설계는 작동 중 안정성 및 도구로 쉽게 회전을 보장합니다.
  3. 좋은 교환성: 통일된 국제 표준을 따라, 이러한 볼트는 사용자들이 선택하고 교체하는 것을 편리하게 만들기 위해 좋은 교환성을 가지고 있습니다.

응용 프로그램:

  1. 고 정밀 장비: 고 정밀성 및 우수한 밀폐 성능으로 인해 얇은 피치 볼트는 종종 정밀한 연결이 필요한 장비에 사용됩니다.정밀 기기 및 항공우주 장비 등.
  2. 진동 환경: 얇은 피치 볼트의 높은 강도 와 우수한 잠금 성능 은 자동차, 오토바이, 선박 등 진동 과 충격 에 노출 되는 용도로 적합 합니다.
  3. 밀봉 용도: 얇은 피치 볼트의 단단한 적합성은 파이프 라인 및 연료 탱크와 같은 밀폐 응용 프로그램에 특히 적합합니다.

요약하자면, 헥사곤 헤드 볼트는 고도의 강도, 높은 정밀도, 우수한 밀폐 성능, 그리고 조립의 간결성,정밀한 연결과 밀폐가 필요한 다양한 시나리오에서 광범위한 응용 프로그램을 발견했습니다..

DIN961 EN ISO8676 탄소 강철 / 합금 강철 얇은 피치 스레드를 가진 헥사곤 헤드 볼트 0

스크루 스레드 M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P 피치 얇은 실-1 1 1 1.5 1.5 1.5 2 1.5 2 2
얇은 가닥-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a 최대 3 3.75 4.5 4.5 4.5 6 6 6 6
c 분 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
최대 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
아 최대 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
dw A급 분 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
B급 분 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e A급 분 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
B급 분 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k 명목 크기 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
A급 분 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
최대 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
B급 분 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
최대 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 분 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r 분 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s max=명용 크기 13 17 19 22 24 27 30 32 36
A급 분 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
B급 분 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
1000개의 철강제품에 대한 무게 (≈kg)       - - - - - - - - -
스크루 스레드 M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P 피치 얇은 실-1 2 2 2 3 3 3 3 3 3
얇은 가닥-2 - - - - - - - - -
a 최대 6 6 6 9 9 9 9 9 9
c 분 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
최대 0.8 0.8 0.8 0.8 1 1 1 1 1
아 최대 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
dw A급 분 - - - - - - - - -
B급 분 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e A급 분 - - - - - - - - -
B급 분 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k 명목 크기 17 18.7 21 22.5 25 26 28 30 33
A급 분 - - - - - - - - -
최대 - - - - - - - - -
B급 분 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
최대 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 분 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r 분 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=명용 크기 41 46 50 55 60 65 70 75 80
A급 분 - - - - - - - - -
B급 분 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
1000개의 철강제품에 대한 무게 (≈kg)       - - - - - - - - -
