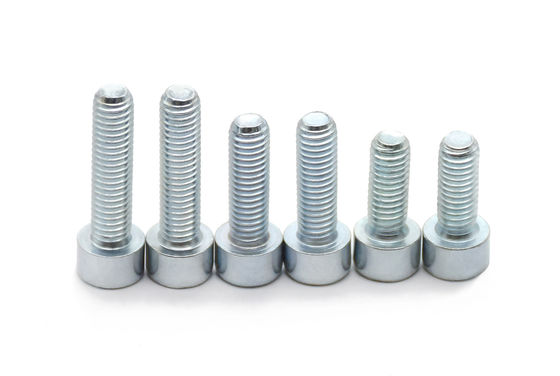

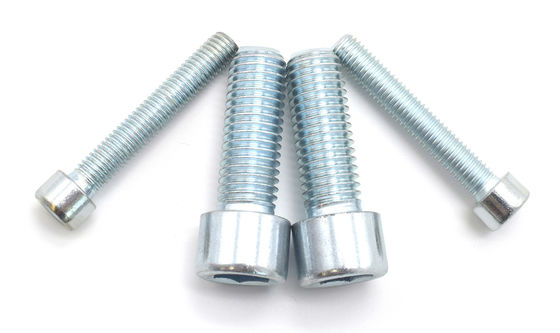

DIN912 UNI 5931 NF E 25-125 AS 1420 클래스 8.8 10.9 12.9 헥사곤 소켓 헤드 캡 스크루 풀 스레드 크롤 헤드 스크루

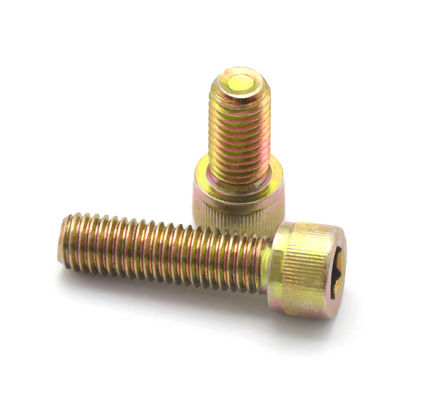

UNI 5931 NF E 25-125 AS 1420 클래스8.8 10.9 12.9 헥사곤 소켓 헤드 캡 스크루 풀 스레드 크누럴 스크루

1. •

   • 스레드 크기 d				M14	M16	M2	M25	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		피치	험한 실	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			얇은 가닥 스피치-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			얇은 가닥 피치-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		순수한 머리	최대	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30

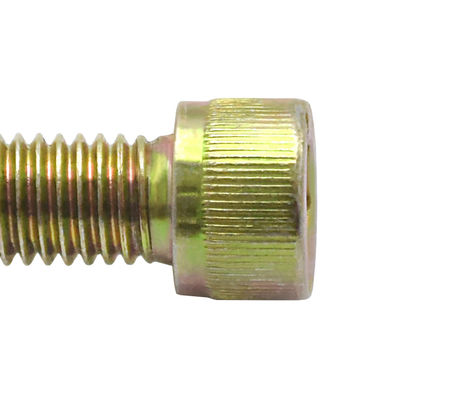

     		뭉클한 머리	최대	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		분		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     아		최대		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     ds		최대		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		분		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		분		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		최대		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		분		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		명목 크기		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		분		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		최대		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		분		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		분		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     1000개의 철강제품에 대한 무게 (≈kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     스레드의 길이가 b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • 스레드 크기 d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		피치	험한 실	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			얇은 가닥 스피치-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			얇은 가닥 피치-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		순수한 머리	최대	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		뭉클한 머리	최대	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		분		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     아		최대		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     ds		최대		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		분		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		분		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		최대		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		분		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		명목 크기		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		분		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		최대		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		분		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		분		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     1000개의 철강제품에 대한 무게 (≈kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     스레드의 길이가 b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

특징:

1. 표준 및 사양:
   • 헥사곤 소켓 헤드 캡 나침반은 DIN912의 표준 디자인을 따르고 국제 표준을 준수합니다. 그 지름은 M1.4에서 M36까지 다양합니다.장착 성능을 최적화하기 위해 지름에 따라 변하는 진도각기 다른 설치 깊이를 수용하기 위해 길이는 이에 따라 달라집니다.
2. 다양한 재료 선택:

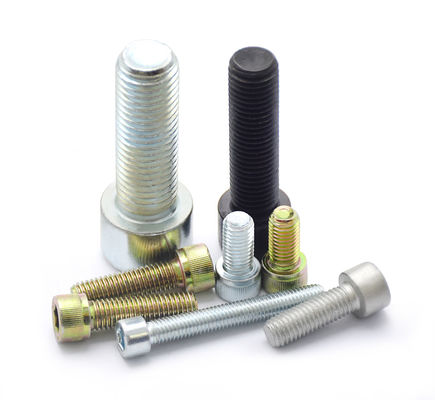

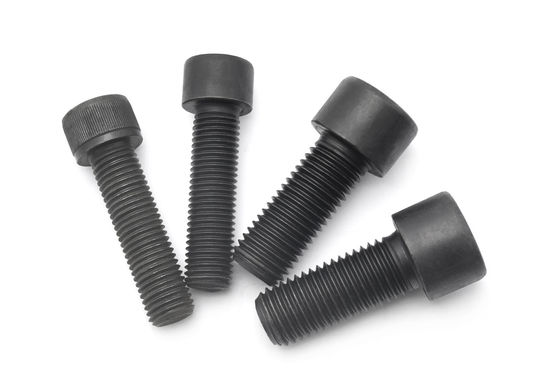

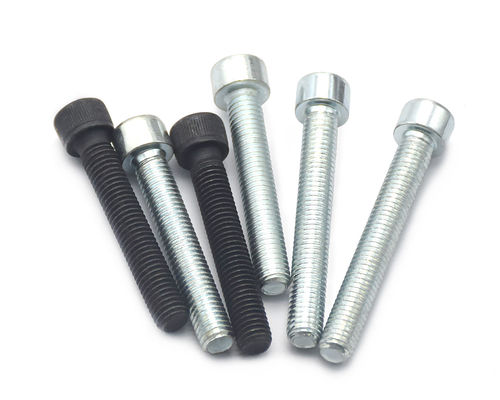

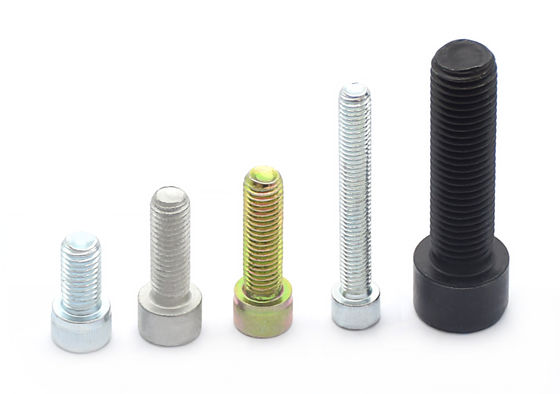

   • 각기 다른 강도 요구 사항을 충족시키기 위해 탄소 강철, 합금 강철, 스테인리스 강철 등 다양한 재료가 제조에 사용됩니다.각기 다른 작업 환경과 부식 저항 요구 사항에 대응, 또한 검은 산화질 코팅, 아연 접착, 다크로메트 등 다양한 표면 처리도 있습니다.
3. 디자인 측면:

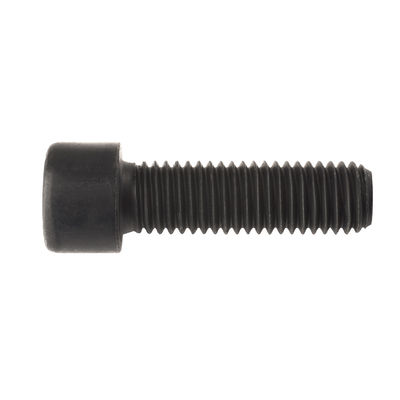

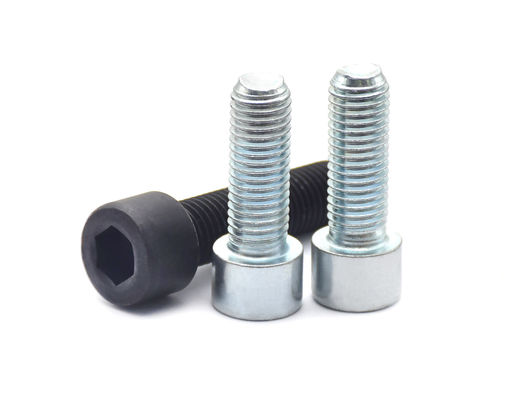

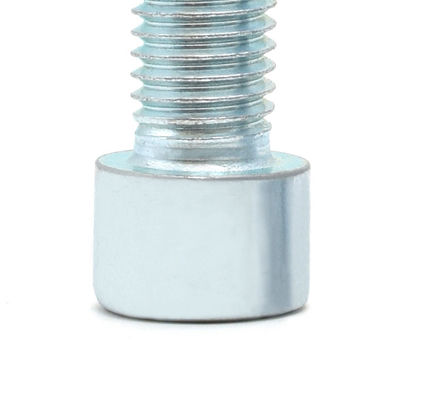

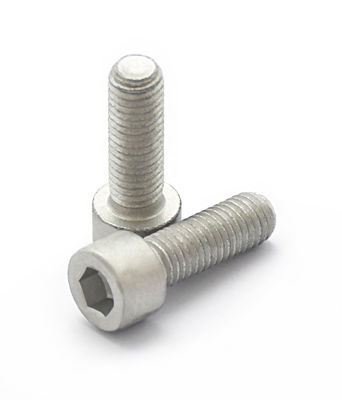

   • 나사 머리는 표준 육각형 소켓 디자인을 사용하여 대응 크기의 표준 육각형 키로 설치 및 제거를 용이하게합니다. 머리는 일반적으로 원통형입니다.우수한 내장성과 고정 특성을 제공합니다..

장점:

1. 사용 편리성:
   • 육각형 소켓 디자인은 좁은 공간에서도 나사를 쉽게 조작 할 수 있습니다.
   • 엑스키를 사용하여 빠른 설치 및 제거.
2. 단단 한 고정:
   • 다양한 지름과 진리는 견고한 고정 강도와 안정성을 보장합니다.
   • 실린더 모양의 머리 디자인은 짝짓기 표면에 더 잘 맞고 고정 효과를 향상시킵니다.
3. 부식 저항성:
   • 스테인리스 스틸과 같은 고품질 재료로 만들어져 있으며
   • 여러 가지 표면 처리 옵션이 나사 내구성을 더욱 향상시킵니다.
4. 광범위한 적용 가능성:
   • 사양과 재료 선택의 범위는 이 나사기를 다양한 용도로 적합하게 만듭니다.

응용 프로그램:

1. 기계 산업:
   • 다양한 기계 및 장비의 조립 및 고정에 널리 사용됩니다.
   • 고강도 고정 및 정밀한 연결을 위해 이상적입니다.
2. 자동차 제조 및 수리:
   • 자동차 제조업의 다양한 구성 요소를 고정하는 데 사용됩니다.
   • 손상된 나사를 교체하거나 차량 유지 보수에서 다른 고정 작업을 수행하는 데 유용합니다.
3. 건축 과 건축:
   • 건물 구조의 연결 및 고정에 사용됩니다.
   • 스루브가 무거운 짐을 견딜 수 있는 상황에 적합합니다.
4. 전자 장비 및 도구:
   • 전자 장비 및 기기 제조에 소형 부품의 고정에 사용됩니다.
   • 높은 정밀도를 요구하는 상황에 적합합니다.
